MERC 350

← | →

блок цилиндров и картер

коленчатый вал, поршень и шатун в сборе

Нижняя часть колпака в сборе

дроссель и механизм переключения передач

Корпус вертикального вала в сборе

зажим и поворотный кронштейн в сборе

редуктор в сборе (страница 1)

редуктор в сборе (страница 2)

стартер, соленоид стартера и жгут проводов

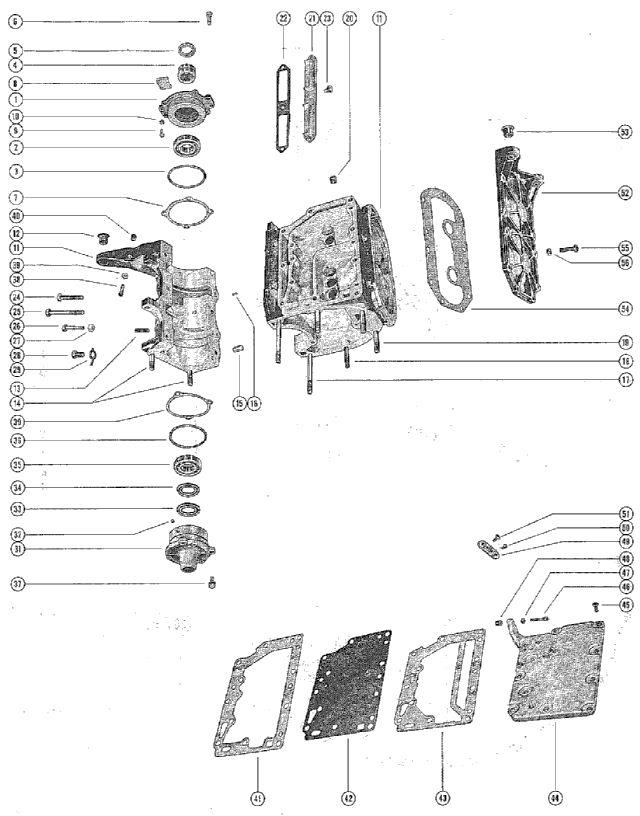

блок цилиндров и картер

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1130-2177A2	Верхняя торцевая крышка в сборе	1		снято с производства
2	~~30-20080~~ 30-20080	шариковый подшипник верхней торцевой крышки	1		цена по запросу
3	25-31305	Уплотнительное кольцо верхней торцевой крышки	1		снято с производства
4	31-33958	BEARING, ROLLER - UPPER END CAP	1		снято с производства
5	26-33995	Сальник верхней торцевой крышки	1		снято с производства
6	10-29198	Винт крепления верхней торцевой крышки	4		480 руб.
7	15-33903A1	SHIM, UPPER END CAP TO CRANKCASE AND BLOCK	AR		снято с производства
8	33899	CLAMP, HOLD DOWN RING - STATOR PLATE	2		снято с производства
9	~~10-20456~~ 10-20456	SCREW, HOLD DOWN RING CLAMP TO UPPER END CAP	4		цена по запросу
10	24-27087	SPRING, HOLD DOWN RING CLAMP SCREW	4		снято с производства
11	838-2504A2	блок цилиндров и картер	1		снято с производства
12	23-26348	вкладыш картера	2		снято с производства
13	~~16-35099~~ 16-35099	шпилька крепления карбюратора (1 3/16")	2		цена по запросу
14	~~16-29988~~ 16-29988	шпилька крепления картера к корпусу вертикального вала (1 9/16")	2		цена по запросу
15	17-23784	посадочный штифт крепления картера к блоку цилиндров	2		630 руб.
16	17-20032	посадочный штифт крепления блока цилиндров к коренному вкладышу	1		цена по запросу
17	~~16-24886~~ 16-24886	шпилька крепления блока цилиндров к корпусу вертикального вала (3 7/16")	2		цена по запросу
18	16-29989	STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (1 15/16")	2		снято с производства
19	~~16-37986~~ 16-37986	STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (2 15/16")	2		цена по запросу
20	~~22-30139~~ 22-30139	PLUG, PIPE - WATER PRESSURE HOLE	1		цена по запросу
21	33758	COVER, TRANSFER PORT	1		снято с производства
22	27-33955	GASKET, TRANSFER PORT COVER	1		снято с производства
23	10-20540	SCREW, TRANSFER PORT COVER MOUNTING	3		снято с производства
24	~~10-22040~~ 10-22040	винт крепления картера к блоку цилиндров (1 1/2")	7		цена по запросу
25	10-22039	винт крепления картера к блоку цилиндров (2 3/4")	2		снято с производства
26	10-26066	SCREW, CRANCASE TO CYLINDER BLOCK (1 1/4")	1		снято с производства
27	11-29250	NUT, CRANKCASE FASTENING SCREW	10		260 руб.
28	~~10-27165~~ 10-27165	SCREW, MAIN BEARING LOCKING	1		цена по запросу
29	14-20091	TAB WASHER, BEARING LOCKING	1		220 руб.
30	15-20085A1	SHIM, LOWER END CAP TO CRANKCASE AND BLOCK	AR		10010 руб.
31	1126-2187A1	нижняя торцевая крышка в сборе	1		снято с производства
32	21-28481A1	CHECK VALVE ASSEMBLY, LOWER AND CAP	1		снято с производства
33	26-29478	Нижний сальник	1		4190 руб.
34	~~26-29476~~ 26-29476	Верхний сальник	1		цена по запросу
35	~~30-20080~~ 30-20080	BALL BEARING, LOWER AND CAP	1		цена по запросу
36	25-20081	Уплотнительное кольцо нижней торцевой крышки	1		280 руб.
37	10-30225	Винт крепления нижней торцевой крышки	3		90 руб.
38	10-21365	SCREW, IDLE STOP - CRANKCASE	1		снято с производства
39	11-20890	NUT, IDLE STOP SCREW	1		170 руб.
40	26852	CAP, NYLON - IDLE STOP SCREW	1		480 руб.
41	27-37949	прокладка между блоком цилиндров и перегородкой	1		снято с производства
42	37930	PLATE, BAFFLE - EXHAUSTING MANIFOLD	1		снято с производства
43	27-37956	прокладка между перегородкой и выпускной крышкой	1		снято с производства
44	37936	Крышка выпускного коллектора	1		снято с производства
45	10-28782	Винт крепления крышки выпускного коллектора к блоку цилиндров	11		280 руб.
46	10-21365	SCREW, SPARK ADVANCE - EXHAUST COVER	1		снято с производства
47	11-20890	NUT, SPARK ADVANCE SCREW	1		170 руб.
48	26852	CAP, NYLON - SPARK ADVANCE SCREW	1		480 руб.
49	30212	TERMINAL BLOCK, EXHAUST MANIFOLD COVER	1		снято с производства
50	~~10-28192~~ 10-28192	SCREW, TERMINAL BLOCK TO EXHAUST MANIFOLD COVER	2		цена по запросу
51	~~10-30663~~ 10-30663	SCREW, HARNESS LEADS TO TERMINAL BLOCK	2		цена по запросу
52	1015-2175A1	CYLINDER BLOCK COVER ASSEMBLY	1		снято с производства
53	23-26348	вкладыш крышки блока цилиндров	2		снято с производства
54	27-33951	Прокладка крышки блока цилиндров	1		снято с производства
55	10-20653	Винт крепления крышки блока цилиндров	11		цена по запросу
56	11-24652	Гайка винта крепления крышки	11	SERIAL 00000000-01898815	170 руб.
56	11-20184	Гайка винта крепления крышки	11	SERIAL 01898816-09999999	цена по запросу

1	Art.: 1130-2177A2 Верхняя торцевая крышка в сборе Деталей в узле: 1 снято с производства
2	Art.: ~~30-20080~~ 30-20080 шариковый подшипник верхней торцевой крышки Деталей в узле: 1 цена по запросу
3	Art.: 25-31305 Уплотнительное кольцо верхней торцевой крышки Деталей в узле: 1 снято с производства
4	Art.: 31-33958 BEARING, ROLLER - UPPER END CAP Деталей в узле: 1 снято с производства
5	Art.: 26-33995 Сальник верхней торцевой крышки Деталей в узле: 1 снято с производства
6	Art.: 10-29198 Винт крепления верхней торцевой крышки Деталей в узле: 4 480 руб.
7	Art.: 15-33903A1 SHIM, UPPER END CAP TO CRANKCASE AND BLOCK Деталей в узле: AR снято с производства
8	Art.: 33899 CLAMP, HOLD DOWN RING - STATOR PLATE Деталей в узле: 2 снято с производства
9	Art.: ~~10-20456~~ 10-20456 SCREW, HOLD DOWN RING CLAMP TO UPPER END CAP Деталей в узле: 4 цена по запросу
10	Art.: 24-27087 SPRING, HOLD DOWN RING CLAMP SCREW Деталей в узле: 4 снято с производства
11	Art.: 838-2504A2 блок цилиндров и картер Деталей в узле: 1 снято с производства
12	Art.: 23-26348 вкладыш картера Деталей в узле: 2 снято с производства
13	Art.: ~~16-35099~~ 16-35099 шпилька крепления карбюратора (1 3/16") Деталей в узле: 2 цена по запросу
14	Art.: ~~16-29988~~ 16-29988 шпилька крепления картера к корпусу вертикального вала (1 9/16") Деталей в узле: 2 цена по запросу
15	Art.: 17-23784 посадочный штифт крепления картера к блоку цилиндров Деталей в узле: 2 630 руб.
16	Art.: 17-20032 посадочный штифт крепления блока цилиндров к коренному вкладышу Деталей в узле: 1 цена по запросу
17	Art.: ~~16-24886~~ 16-24886 шпилька крепления блока цилиндров к корпусу вертикального вала (3 7/16") Деталей в узле: 2 цена по запросу
18	Art.: 16-29989 STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (1 15/16") Деталей в узле: 2 снято с производства
19	Art.: ~~16-37986~~ 16-37986 STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (2 15/16") Деталей в узле: 2 цена по запросу
20	Art.: ~~22-30139~~ 22-30139 PLUG, PIPE - WATER PRESSURE HOLE Деталей в узле: 1 цена по запросу
21	Art.: 33758 COVER, TRANSFER PORT Деталей в узле: 1 снято с производства
22	Art.: 27-33955 GASKET, TRANSFER PORT COVER Деталей в узле: 1 снято с производства
23	Art.: 10-20540 SCREW, TRANSFER PORT COVER MOUNTING Деталей в узле: 3 снято с производства
24	Art.: ~~10-22040~~ 10-22040 винт крепления картера к блоку цилиндров (1 1/2") Деталей в узле: 7 цена по запросу
25	Art.: 10-22039 винт крепления картера к блоку цилиндров (2 3/4") Деталей в узле: 2 снято с производства
26	Art.: 10-26066 SCREW, CRANCASE TO CYLINDER BLOCK (1 1/4") Деталей в узле: 1 снято с производства
27	Art.: 11-29250 NUT, CRANKCASE FASTENING SCREW Деталей в узле: 10 260 руб.
28	Art.: ~~10-27165~~ 10-27165 SCREW, MAIN BEARING LOCKING Деталей в узле: 1 цена по запросу
29	Art.: 14-20091 TAB WASHER, BEARING LOCKING Деталей в узле: 1 220 руб.
30	Art.: 15-20085A1 SHIM, LOWER END CAP TO CRANKCASE AND BLOCK Деталей в узле: AR 10010 руб.
31	Art.: 1126-2187A1 нижняя торцевая крышка в сборе Деталей в узле: 1 снято с производства
32	Art.: 21-28481A1 CHECK VALVE ASSEMBLY, LOWER AND CAP Деталей в узле: 1 снято с производства
33	Art.: 26-29478 Нижний сальник Деталей в узле: 1 4190 руб.
34	Art.: ~~26-29476~~ 26-29476 Верхний сальник Деталей в узле: 1 цена по запросу
35	Art.: ~~30-20080~~ 30-20080 BALL BEARING, LOWER AND CAP Деталей в узле: 1 цена по запросу
36	Art.: 25-20081 Уплотнительное кольцо нижней торцевой крышки Деталей в узле: 1 280 руб.
37	Art.: 10-30225 Винт крепления нижней торцевой крышки Деталей в узле: 3 90 руб.
38	Art.: 10-21365 SCREW, IDLE STOP - CRANKCASE Деталей в узле: 1 снято с производства
39	Art.: 11-20890 NUT, IDLE STOP SCREW Деталей в узле: 1 170 руб.
40	Art.: 26852 CAP, NYLON - IDLE STOP SCREW Деталей в узле: 1 480 руб.
41	Art.: 27-37949 прокладка между блоком цилиндров и перегородкой Деталей в узле: 1 снято с производства
42	Art.: 37930 PLATE, BAFFLE - EXHAUSTING MANIFOLD Деталей в узле: 1 снято с производства
43	Art.: 27-37956 прокладка между перегородкой и выпускной крышкой Деталей в узле: 1 снято с производства
44	Art.: 37936 Крышка выпускного коллектора Деталей в узле: 1 снято с производства
45	Art.: 10-28782 Винт крепления крышки выпускного коллектора к блоку цилиндров Деталей в узле: 11 280 руб.
46	Art.: 10-21365 SCREW, SPARK ADVANCE - EXHAUST COVER Деталей в узле: 1 снято с производства
47	Art.: 11-20890 NUT, SPARK ADVANCE SCREW Деталей в узле: 1 170 руб.
48	Art.: 26852 CAP, NYLON - SPARK ADVANCE SCREW Деталей в узле: 1 480 руб.
49	Art.: 30212 TERMINAL BLOCK, EXHAUST MANIFOLD COVER Деталей в узле: 1 снято с производства
50	Art.: ~~10-28192~~ 10-28192 SCREW, TERMINAL BLOCK TO EXHAUST MANIFOLD COVER Деталей в узле: 2 цена по запросу
51	Art.: ~~10-30663~~ 10-30663 SCREW, HARNESS LEADS TO TERMINAL BLOCK Деталей в узле: 2 цена по запросу
52	Art.: 1015-2175A1 CYLINDER BLOCK COVER ASSEMBLY Деталей в узле: 1 снято с производства
53	Art.: 23-26348 вкладыш крышки блока цилиндров Деталей в узле: 2 снято с производства
54	Art.: 27-33951 Прокладка крышки блока цилиндров Деталей в узле: 1 снято с производства
55	Art.: 10-20653 Винт крепления крышки блока цилиндров Деталей в узле: 11 цена по запросу
56	Art.: 11-24652 Гайка винта крепления крышки (SERIAL 00000000-01898815) Деталей в узле: 11 170 руб.
56	Art.: 11-20184 Гайка винта крепления крышки (SERIAL 01898816-09999999) Деталей в узле: 11 цена по запросу
