MERC 400

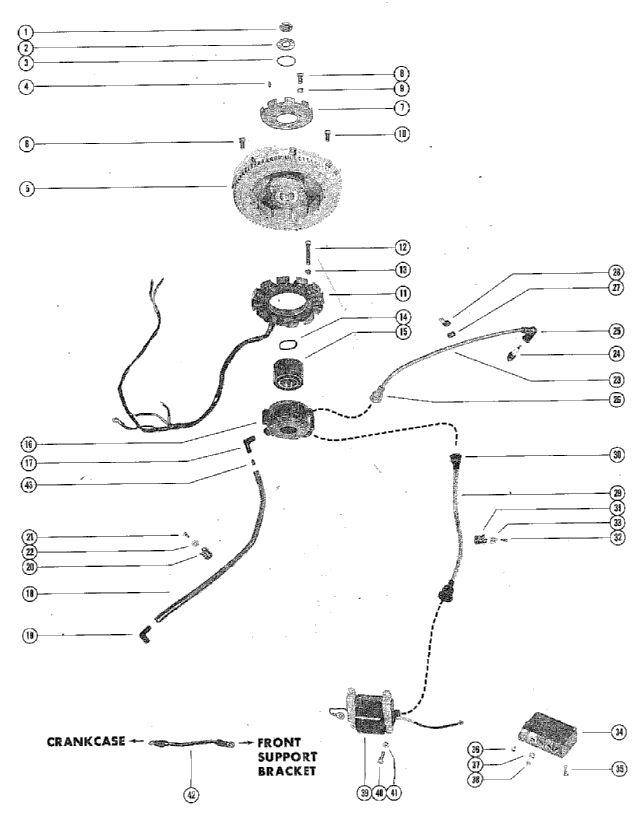

маховик, катушка зажигания и блок управления
маховик, катушка зажигания и блок управления
| № | Артикул | Наименование | Деталей в узле | Комментарий | Цена | |
| 1 | гайка маховика | 1 | цена по запросу | |||
| 2 | шайба гайки маховика | 1 | снято с производства | |||
| 3 | "O" RING, FLYWHEEL HUB | 1 | 620 руб. | |||
| 4 | шпонка привода маховика | 1 | снято с производства | |||
| 5 | маховик в сборе | 1 | снято с производства | |||
| 6 | SCREW, FLEXIBLE PLATE TO FLYWHEEL (9/16") | 8 | снято с производства | |||
| 7 | храповик маховика | 1 | снято с производства | |||
| 8 | винт крепления храповика к маховику (5/8") | 8 | 110 руб. | |||
| 9 | стопорная шайба винта храповика | 2 | 90 руб. | |||
| 10 | SCREW, MAGNET HOLDER TO FLYWHEEL (1 1/8") | 4 | снято с производства | |||
| 11 | статор генератора (двигатели с электрическим запуском) | 1 | снято с производства | |||
| 11 | статор зажигания (двигатели с ручным запуском) | 1 | снято с производства | |||
| 12 | винт крепления статора к верхней торцевой крышке (2") | 4 | снято с производства | |||
| 13 | стопорная шайба винта статора | 4 | снято с производства | |||
| 14 | пружинная шайба ротора распределителя | 1 | снято с производства | |||
| 15 | ротор распределителя | 1 | снято с производства | |||
| 16 | корпус распределителя | 1 | снято с производства | |||
| 17 | колено между вентиляционным шлангом и корпусом распределителя | 1 | цена по запросу | |||
| 18 | вентиляционный шланг распределителя (16 1/2") | 1 | цена по запросу | |||
| 19 | колено между вентиляционным шлангом и нижней частью колпака | 1 | снято с производства | |||
| 20 | зажим вентиляционного шланга | 1 | 480 руб. | |||
| 21 | винт присоединения зажима вентиляционного шланга | 1 | цена по запросу | |||
| 22 | D-образная шайба винта зажима вентиляционного шланга | 1 | 130 руб. | |||
| 23 | провод высокого напряжения свечи зажигания в сборе | 2 | цена по запросу | |||
| 24 | свеча зажигания, AD #V-40FFM | 2 | цена по запросу | |||
| 24 | SPARK PLUG (AC #M-40FF)-SEE NOTE BELOW | 2 | снято с производства | |||
| 25 | изолятор свечи зажигания в сборе | 2 | 740 руб. | |||
| 26 | BOOT, SPARK PLUG LEAD | 2 | цена по запросу | |||
| 27 | INSULATOR, SPARK PLUG LEAD | 2 | снято с производства | |||
| 28 | CLAMP, SPARK PLUG LEAD ATTACHING | 2 | цена по запросу | |||
| 29 | LEAD ASSEMBLY, IGNITION COIL | 1 | снято с производства | |||
| 30 | изолятор между проводом и катушкой зажигания | 1 | 360 руб. | |||
| 31 | CLAMP, IGNITION COIL LEAD ATTACHING | 1 | снято с производства | |||
| 32 | SCREW, IGNITION COIL LEAD CLAMP | 1 | цена по запросу | |||
| 33 | D-образная шайба винта присоединения зажима | 1 | 130 руб. | |||
| 34 | блок управления в сборе | 1 | снято с производства | |||
| 35 | винт крепления блока управления к переднему кронштейну держателя (1") | 2 | снято с производства | |||
| 36 | винт крепления провода массы к блоку управления (3/8") | 1 | снято с производства | |||
| 37 | WASHER, SWITCH BOX TERMINAL | 5 | снято с производства | |||
| 38 | NUT, SWITCH BOX TERMINAL | 5 | 170 руб. | |||
| 39 | катушка зажигания в сборе | 1 | снято с производства | |||
| 40 | винт крепления катушки зажигания к переднему кронштейну держателя (1") | 4 | цена по запросу | |||
| 41 | гайка винта катушки зажигания | 4 | цена по запросу | |||
| 42 | GROUND WIRE, CRANKCASE TO FRONT SUPPORT BRACKET | 1 | цена по запросу | |||
| 43 | RESTRICTOR, VENT HOSE | 1 | снято с производства | |||
| 1 | Art.: 11-22339 гайка маховика Деталей в узле: 1 цена по запросу
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Art.: 12-36281 шайба гайки маховика Деталей в узле: 1 снято с производства 3 | Art.: 25-37340 "O" RING, FLYWHEEL HUB Деталей в узле: 1 4 | Art.: 28-45554 шпонка привода маховика Деталей в узле: 1 снято с производства 5 | Art.: 235-3877A2 маховик в сборе Деталей в узле: 1 снято с производства 6 | Art.: 10-35563 SCREW, FLEXIBLE PLATE TO FLYWHEEL (9/16") Деталей в узле: 8 снято с производства 7 | Art.: 50-39838 храповик маховика Деталей в узле: 1 снято с производства 8 | Art.: 10-32417 винт крепления храповика к маховику (5/8") Деталей в узле: 8 9 | Art.: 13-26992 стопорная шайба винта храповика Деталей в узле: 2 10 | Art.: 10-55181 SCREW, MAGNET HOLDER TO FLYWHEEL (1 1/8") Деталей в узле: 4 снято с производства 11 | Art.: 398-4424 статор генератора (двигатели с электрическим запуском) Деталей в узле: 1 снято с производства 11 | Art.: 398-4423 статор зажигания (двигатели с ручным запуском) Деталей в узле: 1 снято с производства 12 | Art.: 10-56787 винт крепления статора к верхней торцевой крышке (2") Деталей в узле: 4 снято с производства 13 | Art.: 13-58308 стопорная шайба винта статора Деталей в узле: 4 снято с производства 14 | Art.: 13-30809 пружинная шайба ротора распределителя Деталей в узле: 1 снято с производства 15 | Art.: 393-4665 ротор распределителя Деталей в узле: 1 снято с производства 16 | Art.: 393-4560 корпус распределителя Деталей в узле: 1 снято с производства 17 | Art.: колено между вентиляционным шлангом и корпусом распределителя Деталей в узле: 1 цена по запросу 18 | вентиляционный шланг распределителя (16 1/2") Деталей в узле: 1 цена по запросу 19 | Art.: 22-31521 колено между вентиляционным шлангом и нижней частью колпака Деталей в узле: 1 снято с производства 20 | Art.: 54-22875 зажим вентиляционного шланга Деталей в узле: 1 21 | Art.: винт присоединения зажима вентиляционного шланга Деталей в узле: 1 цена по запросу 22 | D-образная шайба винта зажима вентиляционного шланга Деталей в узле: 1 23 | провод высокого напряжения свечи зажигания в сборе Деталей в узле: 2 цена по запросу 24 | Art.: свеча зажигания, AD #V-40FFM Деталей в узле: 2 цена по запросу 24 | Art.: 33-61976 SPARK PLUG (AC #M-40FF)-SEE NOTE BELOW Деталей в узле: 2 снято с производства 25 | изолятор свечи зажигания в сборе Деталей в узле: 2 26 | Art.: BOOT, SPARK PLUG LEAD Деталей в узле: 2 цена по запросу 27 | Art.: 25-56474 INSULATOR, SPARK PLUG LEAD Деталей в узле: 2 снято с производства 28 | Art.: CLAMP, SPARK PLUG LEAD ATTACHING Деталей в узле: 2 цена по запросу 29 | Art.: 393-3295A2 LEAD ASSEMBLY, IGNITION COIL Деталей в узле: 1 снято с производства 30 | Art.: изолятор между проводом и катушкой зажигания Деталей в узле: 1 31 | Art.: 54-22627 CLAMP, IGNITION COIL LEAD ATTACHING Деталей в узле: 1 снято с производства 32 | Art.: SCREW, IGNITION COIL LEAD CLAMP Деталей в узле: 1 цена по запросу 33 | D-образная шайба винта присоединения зажима Деталей в узле: 1 34 | Art.: блок управления в сборе Деталей в узле: 1 снято с производства 35 | Art.: 10-55650 винт крепления блока управления к переднему кронштейну держателя (1") Деталей в узле: 2 снято с производства 36 | Art.: 10-45218 винт крепления провода массы к блоку управления (3/8") Деталей в узле: 1 снято с производства 37 | Art.: 12-45075 WASHER, SWITCH BOX TERMINAL Деталей в узле: 5 снято с производства 38 | Art.: 11-45076 NUT, SWITCH BOX TERMINAL Деталей в узле: 5 39 | Art.: катушка зажигания в сборе Деталей в узле: 1 снято с производства 40 | Art.: винт крепления катушки зажигания к переднему кронштейну держателя (1") Деталей в узле: 4 |
