MERC 200

← | →

Топливный насос и топливопровод в сборе

привод управления механизмом переключения передач

привод управления дросселем

блок цилиндров и картер

коленчатый вал и центральный коренной вкладыш в сборе

Поршень и шатун в сборе

ручка рулевого управления в сборе

Нижняя часть колпака в сборе

зажим и поворотный кронштейн в сборе

Корпус вертикального вала в сборе

GEAR HOUSING ASSEMBLY, COMPLETE(CONT)

редуктор в сборе

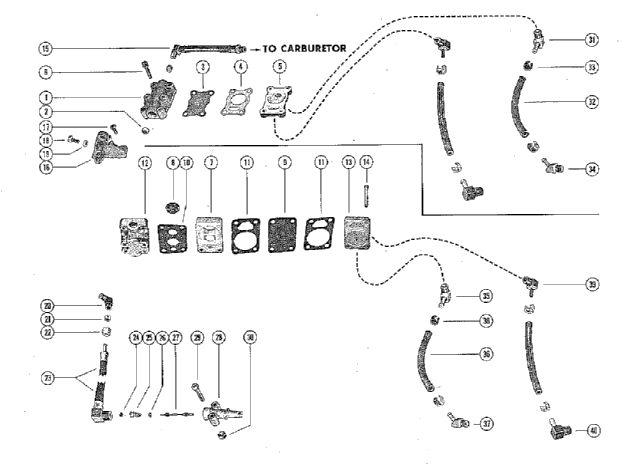

Топливный насос и топливопровод в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	48098A3	Топливный насос в сборе	1,		снято с производства
2	21-22974A4	обратный клапан в сборе	1,		снято с производства
3	47988A1	комплект диафрагмы	1,		снято с производства
4	-	Прокладка топливного насоса	2,
5	48099	Крышка топливного насоса	1,		снято с производства
6	10-48637	SCREW, FUEL PUMP TO COVER (1")	4,		снято с производства
7	~~53238A3~~ ~~87905A2~~ -89977A1	Топливный насос в сборе	1,1		15480 руб.
8	21-30430A2	обратный клапан в сборе	1,1		3000 руб.
9	53245A1	комплект диафрагмы топливного насоса	1,1		1070 руб.
10	-	GASKET, FUEL PUMP TO BASE	1,1
11	-	Прокладка топливного насоса	2,2
12	53241	основание топливного насоса	1,1		снято с производства
13	53545	Крышка топливного насоса	1,1		снято с производства
14	10-32627	SCREW, FUEL PUMP TO BASE (1 1/2")	4,4		снято с производства
15	32-54429	FUEL LINE, FUEL PUMP TO CARBURETOR (6 1/2")	1,1		5810 руб.
15	~~32-47452~~ 32-47452	FUEL LINE, FUEL PUMP TO CARBURETOR (6 1/2")	1,		цена по запросу
16	53544	BRACKET, FUEL PUMP TO CRANKCASE	1,		снято с производства
16	53544	BRACKET, FUEL PUMP TO CRANKCASE	1,1		снято с производства
17	10-29200	SCREW, BRACKETE TO FUEL PUMP (5/8")	2,2		снято с производства
18	10-45862	SCREW, FUEL PUMP BRACKET TO CRANKCASE (7/8")	1,1		120 руб.
19	11-46438	NUT, FUEL PUMP BRACKET SCREW	1,1		570 руб.
20	22-22995	FITTING, INLET - FUEL PUMP	1,1		снято с производства
21	22-22946	SLEEVE, RUBBER - FUEL PUMP INLET FITTING	1,1		500 руб.
22	22-22948	NUT, FUEL PUMP INLET FITTING	1,1		снято с производства
23	32-48019	FUEL LINE, INLET - ADAPTOR TO FUEL PUMP	1,1		6240 руб.
24	30188	крышка шайбы переходника	1,1		200 руб.
25	~~24-23067~~ 24-23067T	SPRING, ADAPTOR STEM	1,1		440 руб.
26	~~25-20415~~ 25-20415	"O" RING, ADAPTOR STEM	1,1		цена по запросу
27	23069	STEM, CHECK UNIT ADAPTOR	1,1		цена по запросу
28	22833	ADAPTOR, CHECK UNIT	1,1		8530 руб.
29	10-20784	SCREW, CHECK UNIT ADAPTOR TO BOTTOM COWL (1 1/2")	2,2		снято с производства
30	~~11-20361~~ 11-8267089	NUT, CHECK UNIT ADAPTOR SCREW	2,2		110 руб.
31	~~22-33373~~ 22-33373001	ELBOW, HOSE TO FUEL PUMP AND CYLINDER BLOCK (90)	3,		1700 руб.
32	~~32-48638~~ ~~32-52742A1~~ 32-2698088	HOSE, FUEL PUMP TO CYLINDER BLOCK (2 3/8")	2,		цена по запросу
33	54-20387	зажим крепления топливного шланга к колену	4,		снято с производства
34	22-34579	ELBOW, HOSE TO CYLINDER BLOCK (45)	1,		снято с производства
35	~~22-54089~~ 22-54089	ELBOW, HOSE TO FUEL PUMP (45)	1,1		цена по запросу
36	~~32-48638~~ ~~32-52742A1~~ 32-2698088	HOSE, FUEL PUMP TO CYLIINDER BLOCK (2 3/8")	2,2		цена по запросу
37	22-53553	ELBOW, HOSE TO CYLINDER BLOCK (45)	1,1		снято с производства
38	54-20387	зажим крепления топливного шланга к колену	4,4		снято с производства
39	22-54090	ELBOW, HOSE TO FUEL PUMP (90)	1,1		1900 руб.
40	~~22-33373~~ 22-33373001	ELBOW, HOSE TO CYLINDER BLOCK (90)	1,1		1700 руб.
-	~~12-20128~~ 12-847883	WASHER, FUEL PUMP SCREWS	4,4		480 руб.

1	Art.: 48098A3 Топливный насос в сборе Деталей в узле: 1, снято с производства
2	Art.: 21-22974A4 обратный клапан в сборе Деталей в узле: 1, снято с производства
3	Art.: 47988A1 комплект диафрагмы Деталей в узле: 1, снято с производства
4	Art.: - Прокладка топливного насоса Деталей в узле: 2,
5	Art.: 48099 Крышка топливного насоса Деталей в узле: 1, снято с производства
6	Art.: 10-48637 SCREW, FUEL PUMP TO COVER (1") Деталей в узле: 4, снято с производства
7	Art.: ~~53238A3~~ ~~87905A2~~ -89977A1 Топливный насос в сборе Деталей в узле: 1,1 15480 руб.
8	Art.: 21-30430A2 обратный клапан в сборе Деталей в узле: 1,1 3000 руб.
9	Art.: 53245A1 комплект диафрагмы топливного насоса Деталей в узле: 1,1 1070 руб.
10	Art.: - GASKET, FUEL PUMP TO BASE Деталей в узле: 1,1
11	Art.: - Прокладка топливного насоса Деталей в узле: 2,2
12	Art.: 53241 основание топливного насоса Деталей в узле: 1,1 снято с производства
13	Art.: 53545 Крышка топливного насоса Деталей в узле: 1,1 снято с производства
14	Art.: 10-32627 SCREW, FUEL PUMP TO BASE (1 1/2") Деталей в узле: 4,4 снято с производства
15	Art.: 32-54429 FUEL LINE, FUEL PUMP TO CARBURETOR (6 1/2") Деталей в узле: 1,1 5810 руб.
15	Art.: ~~32-47452~~ 32-47452 FUEL LINE, FUEL PUMP TO CARBURETOR (6 1/2") Деталей в узле: 1, цена по запросу
16	Art.: 53544 BRACKET, FUEL PUMP TO CRANKCASE Деталей в узле: 1, снято с производства
16	Art.: 53544 BRACKET, FUEL PUMP TO CRANKCASE Деталей в узле: 1,1 снято с производства
17	Art.: 10-29200 SCREW, BRACKETE TO FUEL PUMP (5/8") Деталей в узле: 2,2 снято с производства
18	Art.: 10-45862 SCREW, FUEL PUMP BRACKET TO CRANKCASE (7/8") Деталей в узле: 1,1 120 руб.
19	Art.: 11-46438 NUT, FUEL PUMP BRACKET SCREW Деталей в узле: 1,1 570 руб.
20	Art.: 22-22995 FITTING, INLET - FUEL PUMP Деталей в узле: 1,1 снято с производства
21	Art.: 22-22946 SLEEVE, RUBBER - FUEL PUMP INLET FITTING Деталей в узле: 1,1 500 руб.
22	Art.: 22-22948 NUT, FUEL PUMP INLET FITTING Деталей в узле: 1,1 снято с производства
23	Art.: 32-48019 FUEL LINE, INLET - ADAPTOR TO FUEL PUMP Деталей в узле: 1,1 6240 руб.
24	Art.: 30188 крышка шайбы переходника Деталей в узле: 1,1 200 руб.
25	Art.: ~~24-23067~~ 24-23067T SPRING, ADAPTOR STEM Деталей в узле: 1,1 440 руб.
26	Art.: ~~25-20415~~ 25-20415 "O" RING, ADAPTOR STEM Деталей в узле: 1,1 цена по запросу
27	Art.: 23069 STEM, CHECK UNIT ADAPTOR Деталей в узле: 1,1 цена по запросу
28	Art.: 22833 ADAPTOR, CHECK UNIT Деталей в узле: 1,1 8530 руб.
29	Art.: 10-20784 SCREW, CHECK UNIT ADAPTOR TO BOTTOM COWL (1 1/2") Деталей в узле: 2,2 снято с производства
30	Art.: ~~11-20361~~ 11-8267089 NUT, CHECK UNIT ADAPTOR SCREW Деталей в узле: 2,2 110 руб.
31	Art.: ~~22-33373~~ 22-33373001 ELBOW, HOSE TO FUEL PUMP AND CYLINDER BLOCK (90) Деталей в узле: 3, 1700 руб.
32	Art.: ~~32-48638~~ ~~32-52742A1~~ 32-2698088 HOSE, FUEL PUMP TO CYLINDER BLOCK (2 3/8") Деталей в узле: 2, цена по запросу
33	Art.: 54-20387 зажим крепления топливного шланга к колену Деталей в узле: 4, снято с производства
34	Art.: 22-34579 ELBOW, HOSE TO CYLINDER BLOCK (45) Деталей в узле: 1, снято с производства
35	Art.: ~~22-54089~~ 22-54089 ELBOW, HOSE TO FUEL PUMP (45) Деталей в узле: 1,1 цена по запросу
36	Art.: ~~32-48638~~ ~~32-52742A1~~ 32-2698088 HOSE, FUEL PUMP TO CYLIINDER BLOCK (2 3/8") Деталей в узле: 2,2 цена по запросу
37	Art.: 22-53553 ELBOW, HOSE TO CYLINDER BLOCK (45) Деталей в узле: 1,1 снято с производства
38	Art.: 54-20387 зажим крепления топливного шланга к колену Деталей в узле: 4,4 снято с производства
39	Art.: 22-54090 ELBOW, HOSE TO FUEL PUMP (90) Деталей в узле: 1,1 1900 руб.
40	Art.: ~~22-33373~~ 22-33373001 ELBOW, HOSE TO CYLINDER BLOCK (90) Деталей в узле: 1,1 1700 руб.
-	Art.: ~~12-20128~~ 12-847883 WASHER, FUEL PUMP SCREWS Деталей в узле: 4,4 480 руб.
