MERC 200

← | →

Топливный насос и топливопровод в сборе

привод управления механизмом переключения передач

привод управления дросселем

блок цилиндров и картер

коленчатый вал и центральный коренной вкладыш в сборе

Поршень и шатун в сборе

ручка рулевого управления в сборе

Нижняя часть колпака в сборе

зажим и поворотный кронштейн в сборе

Корпус вертикального вала в сборе

редуктор в сборе (страница 1)

редуктор в сборе (страница 2)

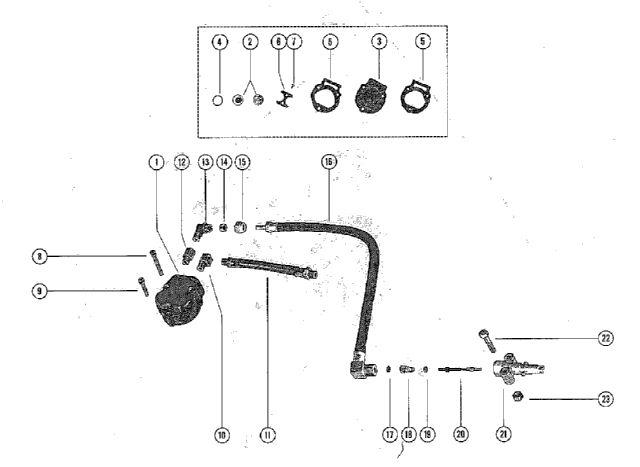

Топливный насос и топливопровод в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	39654A2	Топливный насос в сборе	1,1		снято с производства
2	21-30430A1	обратный клапан в сборе	1,1		3150 руб.
3	23014A1	комплект диафрагмы	1,1		1070 руб.
4	-	GASKET, CHECK VALVE TO FUEL PUMP	2,2
5	-	Прокладка топливного насоса	2,2
6	23004	фиксатор обратного клапана	1,1		снято с производства
7	~~10-20037~~ 10-20037	Винт крепления фиксатора к корпусу	2,2		цена по запросу
8	10-29246	SCREW, FUEL PUMP TO CYLINDER BLOCK (1 5/8")	2,2		снято с производства
9	10-28712	SCREW, FUEL PUMP TO CYLINDER BLOCK (1 5/8")	1,1		снято с производства
10	~~22-23125~~ 22-23125	FITTING, FUEL PUMP OUTLET	1,1		цена по запросу
11	~~32-28599~~ 32-28599	FUEL LINE, FUEL PUMP TO CARBURETOR (5 1/4")	1,1		цена по запросу
12	22-45089	ADAPTOR, FUEL PUMP INLET	1,1		снято с производства
13	22-22995	FITTING, FUEL PUMP INLET ADAPTOR TO FUEL LINE	1,1		снято с производства
14	22-22946	SLEEVE, RUBBER - FUEL PUMP INLET FITTING	1,1		500 руб.
15	11-22948	NUT, FUEL PUMP INLET FITTING	1,1		снято с производства
16	32-33475	FUEL LINE, FUEL PUMP TO ADAPTOR (22 1/2")	1,1		8670 руб.
17	30188	крышка шайбы переходника	1,1		200 руб.
18	~~24-23067~~ 24-23067T	SPRING, ADAPTOR STEM	1,1		440 руб.
19	~~25-20415~~ 25-20415	"O" RING, ADAPTOR STEM	1,1		цена по запросу
20	23069	STEM, CHECK UNIT ADAPTOR	1,1		цена по запросу
21	22833	ADAPTOR, CHECK UNIT	1,1		8530 руб.
22	10-20784	SCREW, CHECK UNIT ADAPTOR TO BOTTOM COWL (1 1/2")	2,2		снято с производства
23	~~11-20361~~ 11-8267089	NUT, CHECK UNIT ADAPTOR SCREW	2,2		110 руб.

1	Art.: 39654A2 Топливный насос в сборе Деталей в узле: 1,1 снято с производства
2	Art.: 21-30430A1 обратный клапан в сборе Деталей в узле: 1,1 3150 руб.
3	Art.: 23014A1 комплект диафрагмы Деталей в узле: 1,1 1070 руб.
4	Art.: - GASKET, CHECK VALVE TO FUEL PUMP Деталей в узле: 2,2
5	Art.: - Прокладка топливного насоса Деталей в узле: 2,2
6	Art.: 23004 фиксатор обратного клапана Деталей в узле: 1,1 снято с производства
7	Art.: ~~10-20037~~ 10-20037 Винт крепления фиксатора к корпусу Деталей в узле: 2,2 цена по запросу
8	Art.: 10-29246 SCREW, FUEL PUMP TO CYLINDER BLOCK (1 5/8") Деталей в узле: 2,2 снято с производства
9	Art.: 10-28712 SCREW, FUEL PUMP TO CYLINDER BLOCK (1 5/8") Деталей в узле: 1,1 снято с производства
10	Art.: ~~22-23125~~ 22-23125 FITTING, FUEL PUMP OUTLET Деталей в узле: 1,1 цена по запросу
11	Art.: ~~32-28599~~ 32-28599 FUEL LINE, FUEL PUMP TO CARBURETOR (5 1/4") Деталей в узле: 1,1 цена по запросу
12	Art.: 22-45089 ADAPTOR, FUEL PUMP INLET Деталей в узле: 1,1 снято с производства
13	Art.: 22-22995 FITTING, FUEL PUMP INLET ADAPTOR TO FUEL LINE Деталей в узле: 1,1 снято с производства
14	Art.: 22-22946 SLEEVE, RUBBER - FUEL PUMP INLET FITTING Деталей в узле: 1,1 500 руб.
15	Art.: 11-22948 NUT, FUEL PUMP INLET FITTING Деталей в узле: 1,1 снято с производства
16	Art.: 32-33475 FUEL LINE, FUEL PUMP TO ADAPTOR (22 1/2") Деталей в узле: 1,1 8670 руб.
17	Art.: 30188 крышка шайбы переходника Деталей в узле: 1,1 200 руб.
18	Art.: ~~24-23067~~ 24-23067T SPRING, ADAPTOR STEM Деталей в узле: 1,1 440 руб.
19	Art.: ~~25-20415~~ 25-20415 "O" RING, ADAPTOR STEM Деталей в узле: 1,1 цена по запросу
20	Art.: 23069 STEM, CHECK UNIT ADAPTOR Деталей в узле: 1,1 цена по запросу
21	Art.: 22833 ADAPTOR, CHECK UNIT Деталей в узле: 1,1 8530 руб.
22	Art.: 10-20784 SCREW, CHECK UNIT ADAPTOR TO BOTTOM COWL (1 1/2") Деталей в узле: 2,2 снято с производства
23	Art.: ~~11-20361~~ 11-8267089 NUT, CHECK UNIT ADAPTOR SCREW Деталей в узле: 2,2 110 руб.
