MERC 350

← | →

FLYWHEEL ASSEMBLY AND THROTTLE CONTROL LINKAGE

пластина статора в сборе

Топливный насос в сборе

блок цилиндров и картер

коленчатый вал, поршень и шатун в сборе

Нижняя часть колпака в сборе

дроссель и механизм переключения передач

Корпус вертикального вала в сборе

зажим и поворотный кронштейн в сборе

редуктор в сборе (страница 1)

редуктор в сборе (страница 2)

стартер, соленоид стартера и жгут проводов

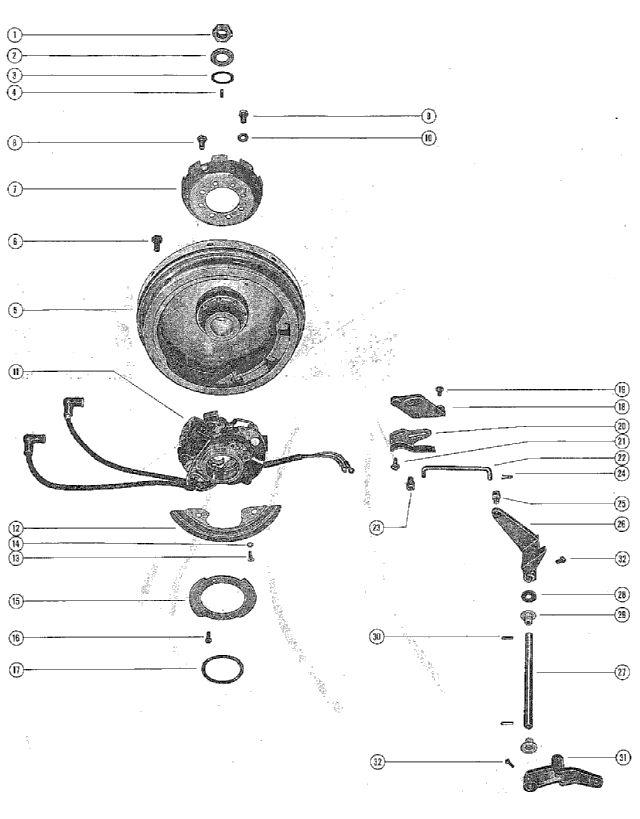

FLYWHEEL ASSEMBLY AND THROTTLE CONTROL LINKAGE

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	11-22339	гайка маховика	1		цена по запросу
2	12-36281	шайба гайки маховика	1		снято с производства
3	25-37340	"O" RING, FLYWHEEL HUB	1		620 руб.
4	~~28-30250~~ 28-30250	шпонка привода маховика	1		цена по запросу
5	218-2241A1	маховик в сборе	1		снято с производства
6	10-35562	SCREW< FLEXIBLE PLATE TO FLYWHEEL	8		снято с производства
7	50-33000A1	RATCHET ASSEMBLY, FLYWHEEL	1		снято с производства
8	10-32417	винт крепления храповика к маховику	6		110 руб.
9	10-34290	SCREW, RACHET TO FLYWHEEL	2		цена по запросу
10	13-26992	LOCKWASHER, RATCHET TO FLYWHEEL SCREW	2		90 руб.
11	398-2574A3	STATOR PLATE ASSEMBLY, COMPLETE (SEE NOTE BELOW)	1		снято с производства
12	36442A1	защита пластины статора в сборе	1		снято с производства
13	~~10-34695~~ 10-34695	винт крепления защиты к пластине статора	2		цена по запросу
14	13-26996	LOCKWASHER, SHIELD FASTENING SCREW	2		110 руб.
15	33904	RING, HOLD DOWN - STATOR PLATE	1		снято с производства
16	10-35400	SCREW, HOLD DOWN RING TO STATOR PLATE	4		снято с производства
17	~~15-33910~~ 15-33910015	регулировочная прокладка между пластиной статора и верхней торцевой крышкой (.015)	1		снято с производства
18	33974	BRACKET, THROTTLE CAM	1		снято с производства
19	~~10-34436~~ 10-34436	SCREW, THROTTLE CAM BRACKET TO STATOR PLATE	2		цена по запросу
20	34068	CAM, ADJUSTMENT - THROTTLE	1		снято с производства
21	10-31903	SCREW, ADJUSTINGG CAM TO BRACKET	2		снято с производства
22	33970	тяга управления дросселем	1		снято с производства
23	28232	TOGGLE BOLT, THROTTLE CONTROL ROD	1		снято с производства
24	~~18-27769~~ 18-27769	COTTER PIN, THROTTLE CONTROL ROD	2		цена по запросу
25	33973	SWIVEL, THROTTLE CONTROL ROD TO ACTUATING LEVER	1		снято с производства
26	33842	LEVER, THROTTLE ACTUATING (UPPER)	1		снято с производства
27	33902	ROD, VERTICAL	1		снято с производства
28	12-26825	WASHER, VERTICAL ROD	1		170 руб.
29	23-22981	BUSHING, NYLON - VERTICAL ROD	2		снято с производства
30	17-25870	PIN, ROLL - VERTICAL ROD	2		480 руб.
31	33833	LEVER, THROTTLE ACTUATING (LOWER)	1		снято с производства
32	10-25781	SCREW, SET - THROTTLE ACTUATING LEVERS	2		снято с производства

1	Art.: 11-22339 гайка маховика Деталей в узле: 1 цена по запросу
2	Art.: 12-36281 шайба гайки маховика Деталей в узле: 1 снято с производства
3	Art.: 25-37340 "O" RING, FLYWHEEL HUB Деталей в узле: 1 620 руб.
4	Art.: ~~28-30250~~ 28-30250 шпонка привода маховика Деталей в узле: 1 цена по запросу
5	Art.: 218-2241A1 маховик в сборе Деталей в узле: 1 снято с производства
6	Art.: 10-35562 SCREW< FLEXIBLE PLATE TO FLYWHEEL Деталей в узле: 8 снято с производства
7	Art.: 50-33000A1 RATCHET ASSEMBLY, FLYWHEEL Деталей в узле: 1 снято с производства
8	Art.: 10-32417 винт крепления храповика к маховику Деталей в узле: 6 110 руб.
9	Art.: 10-34290 SCREW, RACHET TO FLYWHEEL Деталей в узле: 2 цена по запросу
10	Art.: 13-26992 LOCKWASHER, RATCHET TO FLYWHEEL SCREW Деталей в узле: 2 90 руб.
11	Art.: 398-2574A3 STATOR PLATE ASSEMBLY, COMPLETE (SEE NOTE BELOW) Деталей в узле: 1 снято с производства
12	Art.: 36442A1 защита пластины статора в сборе Деталей в узле: 1 снято с производства
13	Art.: ~~10-34695~~ 10-34695 винт крепления защиты к пластине статора Деталей в узле: 2 цена по запросу
14	Art.: 13-26996 LOCKWASHER, SHIELD FASTENING SCREW Деталей в узле: 2 110 руб.
15	Art.: 33904 RING, HOLD DOWN - STATOR PLATE Деталей в узле: 1 снято с производства
16	Art.: 10-35400 SCREW, HOLD DOWN RING TO STATOR PLATE Деталей в узле: 4 снято с производства
17	Art.: ~~15-33910~~ 15-33910015 регулировочная прокладка между пластиной статора и верхней торцевой крышкой (.015) Деталей в узле: 1 снято с производства
18	Art.: 33974 BRACKET, THROTTLE CAM Деталей в узле: 1 снято с производства
19	Art.: ~~10-34436~~ 10-34436 SCREW, THROTTLE CAM BRACKET TO STATOR PLATE Деталей в узле: 2 цена по запросу
20	Art.: 34068 CAM, ADJUSTMENT - THROTTLE Деталей в узле: 1 снято с производства
21	Art.: 10-31903 SCREW, ADJUSTINGG CAM TO BRACKET Деталей в узле: 2 снято с производства
22	Art.: 33970 тяга управления дросселем Деталей в узле: 1 снято с производства
23	Art.: 28232 TOGGLE BOLT, THROTTLE CONTROL ROD Деталей в узле: 1 снято с производства
24	Art.: ~~18-27769~~ 18-27769 COTTER PIN, THROTTLE CONTROL ROD Деталей в узле: 2 цена по запросу
25	Art.: 33973 SWIVEL, THROTTLE CONTROL ROD TO ACTUATING LEVER Деталей в узле: 1 снято с производства
26	Art.: 33842 LEVER, THROTTLE ACTUATING (UPPER) Деталей в узле: 1 снято с производства
27	Art.: 33902 ROD, VERTICAL Деталей в узле: 1 снято с производства
28	Art.: 12-26825 WASHER, VERTICAL ROD Деталей в узле: 1 170 руб.
29	Art.: 23-22981 BUSHING, NYLON - VERTICAL ROD Деталей в узле: 2 снято с производства
30	Art.: 17-25870 PIN, ROLL - VERTICAL ROD Деталей в узле: 2 480 руб.
31	Art.: 33833 LEVER, THROTTLE ACTUATING (LOWER) Деталей в узле: 1 снято с производства
32	Art.: 10-25781 SCREW, SET - THROTTLE ACTUATING LEVERS Деталей в узле: 2 снято с производства
