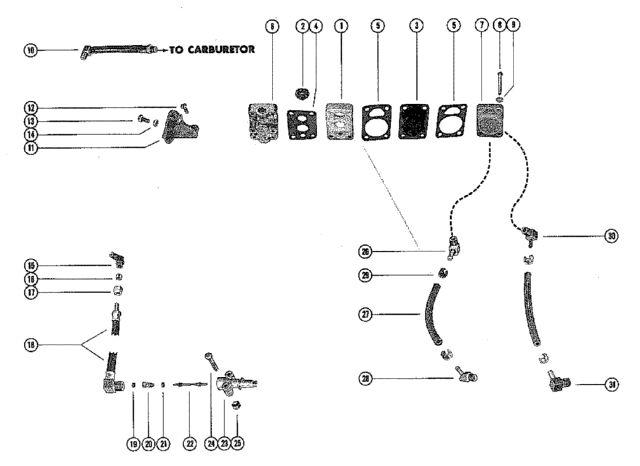

Топливный насос и топливопровод в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~53238A3~~ ~~87905A2~~ -89977A1	Топливный насос в сборе	1		15480 руб.
2	21-30430A2	обратный клапан в сборе	1		3000 руб.
3	53245A1	комплект диафрагмы топливного насоса	1		1070 руб.
4	-	GASKET, FUEL PUMP TO BASE	1
5	-	Прокладка топливного насоса	2
6	53241	основание топливного насоса	1		снято с производства
7	53545	Крышка топливного насоса	1		снято с производства
8	10-32627	SCREW, FUEL PUMP TO BASE (1 1/2")	4		снято с производства
9	~~12-20128~~ 12-847883	WASHER, FUEL PUMP SCREWS	4		480 руб.
10	32-54429	FUEL LINE, FUEL PUMP TO CARBURETOR (6 1/2")	1		5810 руб.
11	53544	BRACKET, FUEL PUMP TO CRANKCASE	1		снято с производства
12	10-29200	SCREW, BRACKET TO FUEL PUMP (5/8")	2		снято с производства
13	10-45862	SCREW, FUEL PUMP BRACKET TO CRANKCASE (3/4")	1		120 руб.
14	11-46438	NUT, FUEL PUMP BRACKET SCREW	1		570 руб.
15	22-22995	FITTING, INLET - FUEL PUMP	1		снято с производства
16	22-22946	SLEEVE, RUBBER - FUEL PUMP INLET FITTING	1		500 руб.
17	22-22948	NUT, FUEL PUMP INLET FITTING	1		снято с производства
18	32-48019	FUEL LINE, INLET - ADAPTOR TO FUEL PUMP	1		6240 руб.
19	30188	крышка шайбы переходника	1		200 руб.
20	~~24-23067~~ 24-23067T	SPRING, ADAPTOR STEM	1		440 руб.
21	~~25-20415~~ 25-20415	"O" RING, ADAPTOR STEM	1		цена по запросу
22	23069	STEM, CHECK UNIT ADAPTOR	1		цена по запросу
23	22833	ADAPTOR, CHECK UNIT	1		8530 руб.
24	10-20784	SCREW, CHECK UNIT ADAPTOR TO BOTTOM COWL (1 1/2")	2		снято с производства
25	~~11-20361~~ 11-8267089	NUT, CHECK UNIT ADAPTOR SCREW	2		110 руб.
26	22-54064	CONNECTOR, HOSE TO FUEL PUMP(NOT AS SHOWN)	1		снято с производства
27	~~32-48638~~ ~~32-52742A1~~ 32-2698088	HOSE, FUEL PUMP TO CYLINDER BLOCK (2 3/8")	2		цена по запросу
28	22-53553	ELBOW, HOSE TO CYLINDER BLOCK (45)	1		снято с производства
29	54-20387	зажим крепления топливного шланга к колену	4		снято с производства
30	22-54090	ELBOW, HOSE TO FUEL PUMP (90)	1		1900 руб.
31	~~22-33373~~ 22-33373001	ELBOW, HOSE TO CYLINDER BLOCK (90)	1		1700 руб.

1	Art.: ~~53238A3~~ ~~87905A2~~ -89977A1 Топливный насос в сборе Деталей в узле: 1 15480 руб.
2	Art.: 21-30430A2 обратный клапан в сборе Деталей в узле: 1 3000 руб.
3	Art.: 53245A1 комплект диафрагмы топливного насоса Деталей в узле: 1 1070 руб.
4	Art.: - GASKET, FUEL PUMP TO BASE Деталей в узле: 1
5	Art.: - Прокладка топливного насоса Деталей в узле: 2
6	Art.: 53241 основание топливного насоса Деталей в узле: 1 снято с производства
7	Art.: 53545 Крышка топливного насоса Деталей в узле: 1 снято с производства
8	Art.: 10-32627 SCREW, FUEL PUMP TO BASE (1 1/2") Деталей в узле: 4 снято с производства
9	Art.: ~~12-20128~~ 12-847883 WASHER, FUEL PUMP SCREWS Деталей в узле: 4 480 руб.
10	Art.: 32-54429 FUEL LINE, FUEL PUMP TO CARBURETOR (6 1/2") Деталей в узле: 1 5810 руб.
11	Art.: 53544 BRACKET, FUEL PUMP TO CRANKCASE Деталей в узле: 1 снято с производства
12	Art.: 10-29200 SCREW, BRACKET TO FUEL PUMP (5/8") Деталей в узле: 2 снято с производства
13	Art.: 10-45862 SCREW, FUEL PUMP BRACKET TO CRANKCASE (3/4") Деталей в узле: 1 120 руб.
14	Art.: 11-46438 NUT, FUEL PUMP BRACKET SCREW Деталей в узле: 1 570 руб.
15	Art.: 22-22995 FITTING, INLET - FUEL PUMP Деталей в узле: 1 снято с производства
16	Art.: 22-22946 SLEEVE, RUBBER - FUEL PUMP INLET FITTING Деталей в узле: 1 500 руб.
17	Art.: 22-22948 NUT, FUEL PUMP INLET FITTING Деталей в узле: 1 снято с производства
18	Art.: 32-48019 FUEL LINE, INLET - ADAPTOR TO FUEL PUMP Деталей в узле: 1 6240 руб.
19	Art.: 30188 крышка шайбы переходника Деталей в узле: 1 200 руб.
20	Art.: ~~24-23067~~ 24-23067T SPRING, ADAPTOR STEM Деталей в узле: 1 440 руб.
21	Art.: ~~25-20415~~ 25-20415 "O" RING, ADAPTOR STEM Деталей в узле: 1 цена по запросу
22	Art.: 23069 STEM, CHECK UNIT ADAPTOR Деталей в узле: 1 цена по запросу
23	Art.: 22833 ADAPTOR, CHECK UNIT Деталей в узле: 1 8530 руб.
24	Art.: 10-20784 SCREW, CHECK UNIT ADAPTOR TO BOTTOM COWL (1 1/2") Деталей в узле: 2 снято с производства
25	Art.: ~~11-20361~~ 11-8267089 NUT, CHECK UNIT ADAPTOR SCREW Деталей в узле: 2 110 руб.
26	Art.: 22-54064 CONNECTOR, HOSE TO FUEL PUMP(NOT AS SHOWN) Деталей в узле: 1 снято с производства
27	Art.: ~~32-48638~~ ~~32-52742A1~~ 32-2698088 HOSE, FUEL PUMP TO CYLINDER BLOCK (2 3/8") Деталей в узле: 2 цена по запросу
28	Art.: 22-53553 ELBOW, HOSE TO CYLINDER BLOCK (45) Деталей в узле: 1 снято с производства
29	Art.: 54-20387 зажим крепления топливного шланга к колену Деталей в узле: 4 снято с производства
30	Art.: 22-54090 ELBOW, HOSE TO FUEL PUMP (90) Деталей в узле: 1 1900 руб.
31	Art.: ~~22-33373~~ 22-33373001 ELBOW, HOSE TO CYLINDER BLOCK (90) Деталей в узле: 1 1700 руб.
