MERC 350

← | →

дроссель и механизм переключения передач

Корпус вертикального вала в сборе

зажим и поворотный кронштейн в сборе

редуктор в сборе (страница 1)

редуктор в сборе (страница 2)

стартер, соленоид стартера и жгут проводов

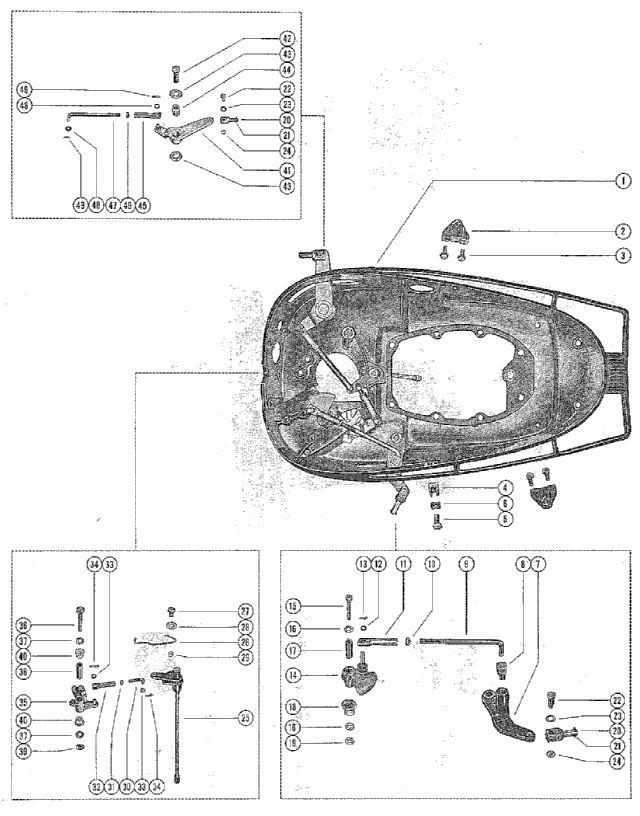

дроссель и механизм переключения передач

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	2121-2510A2	BOTTOM COWL ASSEMBLY (SEE PAGE 18 FOR PARTS BREAKDOWN)	1		снято с производства
2	20557	BRACKET, CABLE END ANCHOR	2		снято с производства
3	10-29200	SCREW, CABLE END ANCHOR BRACKET TO BOTTOM COWL	4		снято с производства
4	21968	STOP BLOCK, THROTTLE LEVER	1		снято с производства
5	10-28636	SCREW, STOP BLOCK TO BOTTOM COWL	1		210 руб.
6	12-21967	WASHER, STOP BLOCK TO BOTTOM COWL SCREW	1		снято с производства
7	33833	LEVER, THROTTLE ACTUATING - BOTTOM COWL	1		снято с производства
8	27947	SWIVEL, THROTTLE CONTROL	1		снято с производства
9	33898	тяга управления дросселем	1		снято с производства
10	11-25168	NUT, ADJUSTING - THROTTLE CONTROL ROD	1		снято с производства
11	33953	ROD (SLEEVE), THROTTLE CONTROL ROD TO THROTTLE CONTROL LEVER	1		снято с производства
12	12-20583	WASHER, THROTTLE CONTROL LEVER	1		170 руб.
13	~~18-20180~~ 18-20180	COTTER PIN, THROTTLE CONTROL LEVER	1		цена по запросу
14	33835	рычаг управления дросселем	1		снято с производства
15	10-29246	SCREW, THROTTLE CONTROL LEVER TO BOTTOM COWL	1		снято с производства
16	12-38832	WASHER, THROTTLE CONTROL LEVER FASTENING CREW	1		снято с производства
17	23-33906	SPACER, THROTTLE CONTROL LEVER FASTENING SCREW	1		снято с производства
18	~~23-26850~~ 23-26850	BUSHING, THROTTLE CONTROL LEVER TO BOTTOM COWL	1		цена по запросу
19	~~12-20286~~ 12-20286	WASHER, THROTTLE CONTROL LEVER FASTENING SCREW	1		цена по запросу
20	17-30978A1	PIN ASSEMBLY, CLEVIS YOKE	2		снято с производства
21	~~17-23928~~ 17-239281	ROLL PIN, CLEVIS YOKE PIN	2		330 руб.
22	10-20584	SCREW, CLEVIS YOKE PIN FASTENING	2		снято с производства
23	13-29402	WASHER, WAVE - CLEVIS YOKE PIN FASTENING SCREW	2		220 руб.
24	~~11-29488~~ 11-826709106	NUT, CLEVIS YOKE PIN FASTENING SCREW	2		цена по запросу
25	33901A1	верхний вал механизма переключения передач в сборе	1		снято с производства
26	24-30621	SPRING, DETENE - SHIFT SHAFT	1		снято с производства
27	~~10-20776~~ 10-20776	SCREW, DETENT SPRING TO BOTTOM COWL	1		цена по запросу
28	~~12-20346~~ 12-20346	WASHER, DETENT SPRING FASTENING SCREW	1		цена по запросу
29	11-20013	NUT, DETENT SPRING FASTENING SCREW	1		цена по запросу
30	33837	ROD, THROTTLE STOP CONTROL	1		снято с производства
31	11-25168	NUT, ADJUSTING - THROTTLE STOP CONTROL ROD	1		снято с производства
32	33953	ROD (SLEEVE), THROTTLE STOP CONTROL ROD TO THROTTLE STOP LEV	1		снято с производства
33	12-20583	WASHER, THROTTLE STOP LEVER	2		170 руб.
34	~~18-20180~~ 18-20180	COTTER PIN, THROTTLE STOP LEVER	2		цена по запросу
35	33834	рычаг фиксатора дросселя	1		снято с производства
36	10-34438	SCREW, THROTTLE STOP LEVER TO BOTTOM COWL (2 3/8")	1		снято с производства
37	12-34437	WASHER, THROTTLE STOP LEVER FASTENING SCREW	2		260 руб.
38	23-34440	BUSHING, THROTTLE STOP LEVER FASTENING SCREW	1		снято с производства
39	11-29250	NUT, THROTTLE STOP LEVER FASTENING SCREW	1		260 руб.
40	23-34103	BUSHING, THROTTLE STOP LEVER FASTENING SCREW	2		снято с производства
41	33841	рычаг переключения передач	1		снято с производства
42	~~10-30620~~ 10-30620	SCREW, SHIFT CONTROL LEVER TO BOTTOM COWL	1		цена по запросу
43	~~12-29395~~ 12-8M0042641	WASHER, SHIFT CONTROL LEVER FASTENING SCREW	2		160 руб.
44	23-29529	BUSHING, SHIFT CONTROL LEVER FASTENING SCREW	1		снято с производства
45	33953	ROD (SLEEVE), SHIFT CONTROL END	1		снято с производства
46	11-25168	NUT, ADJUSTING - SHIFT SHAFT END	1		снято с производства
47	33982	ROD, LINK - SHIFT SHAFT END	1		снято с производства
48	12-20583	WASHER, SHIFT CONTROL END ROD	2		170 руб.
49	~~18-20180~~ 18-20180	COTTER PIN, SHIFT CONTROL END ROD	2		цена по запросу

1	Art.: 2121-2510A2 BOTTOM COWL ASSEMBLY (SEE PAGE 18 FOR PARTS BREAKDOWN) Деталей в узле: 1 снято с производства
2	Art.: 20557 BRACKET, CABLE END ANCHOR Деталей в узле: 2 снято с производства
3	Art.: 10-29200 SCREW, CABLE END ANCHOR BRACKET TO BOTTOM COWL Деталей в узле: 4 снято с производства
4	Art.: 21968 STOP BLOCK, THROTTLE LEVER Деталей в узле: 1 снято с производства
5	Art.: 10-28636 SCREW, STOP BLOCK TO BOTTOM COWL Деталей в узле: 1 210 руб.
6	Art.: 12-21967 WASHER, STOP BLOCK TO BOTTOM COWL SCREW Деталей в узле: 1 снято с производства
7	Art.: 33833 LEVER, THROTTLE ACTUATING - BOTTOM COWL Деталей в узле: 1 снято с производства
8	Art.: 27947 SWIVEL, THROTTLE CONTROL Деталей в узле: 1 снято с производства
9	Art.: 33898 тяга управления дросселем Деталей в узле: 1 снято с производства
10	Art.: 11-25168 NUT, ADJUSTING - THROTTLE CONTROL ROD Деталей в узле: 1 снято с производства
11	Art.: 33953 ROD (SLEEVE), THROTTLE CONTROL ROD TO THROTTLE CONTROL LEVER Деталей в узле: 1 снято с производства
12	Art.: 12-20583 WASHER, THROTTLE CONTROL LEVER Деталей в узле: 1 170 руб.
13	Art.: ~~18-20180~~ 18-20180 COTTER PIN, THROTTLE CONTROL LEVER Деталей в узле: 1 цена по запросу
14	Art.: 33835 рычаг управления дросселем Деталей в узле: 1 снято с производства
15	Art.: 10-29246 SCREW, THROTTLE CONTROL LEVER TO BOTTOM COWL Деталей в узле: 1 снято с производства
16	Art.: 12-38832 WASHER, THROTTLE CONTROL LEVER FASTENING CREW Деталей в узле: 1 снято с производства
17	Art.: 23-33906 SPACER, THROTTLE CONTROL LEVER FASTENING SCREW Деталей в узле: 1 снято с производства
18	Art.: ~~23-26850~~ 23-26850 BUSHING, THROTTLE CONTROL LEVER TO BOTTOM COWL Деталей в узле: 1 цена по запросу
19	Art.: ~~12-20286~~ 12-20286 WASHER, THROTTLE CONTROL LEVER FASTENING SCREW Деталей в узле: 1 цена по запросу
20	Art.: 17-30978A1 PIN ASSEMBLY, CLEVIS YOKE Деталей в узле: 2 снято с производства
21	Art.: ~~17-23928~~ 17-239281 ROLL PIN, CLEVIS YOKE PIN Деталей в узле: 2 330 руб.
22	Art.: 10-20584 SCREW, CLEVIS YOKE PIN FASTENING Деталей в узле: 2 снято с производства
23	Art.: 13-29402 WASHER, WAVE - CLEVIS YOKE PIN FASTENING SCREW Деталей в узле: 2 220 руб.
24	Art.: ~~11-29488~~ 11-826709106 NUT, CLEVIS YOKE PIN FASTENING SCREW Деталей в узле: 2 цена по запросу
25	Art.: 33901A1 верхний вал механизма переключения передач в сборе Деталей в узле: 1 снято с производства
26	Art.: 24-30621 SPRING, DETENE - SHIFT SHAFT Деталей в узле: 1 снято с производства
27	Art.: ~~10-20776~~ 10-20776 SCREW, DETENT SPRING TO BOTTOM COWL Деталей в узле: 1 цена по запросу
28	Art.: ~~12-20346~~ 12-20346 WASHER, DETENT SPRING FASTENING SCREW Деталей в узле: 1 цена по запросу
29	Art.: 11-20013 NUT, DETENT SPRING FASTENING SCREW Деталей в узле: 1 цена по запросу
30	Art.: 33837 ROD, THROTTLE STOP CONTROL Деталей в узле: 1 снято с производства
31	Art.: 11-25168 NUT, ADJUSTING - THROTTLE STOP CONTROL ROD Деталей в узле: 1 снято с производства
32	Art.: 33953 ROD (SLEEVE), THROTTLE STOP CONTROL ROD TO THROTTLE STOP LEV Деталей в узле: 1 снято с производства
33	Art.: 12-20583 WASHER, THROTTLE STOP LEVER Деталей в узле: 2 170 руб.
34	Art.: ~~18-20180~~ 18-20180 COTTER PIN, THROTTLE STOP LEVER Деталей в узле: 2 цена по запросу
35	Art.: 33834 рычаг фиксатора дросселя Деталей в узле: 1 снято с производства
36	Art.: 10-34438 SCREW, THROTTLE STOP LEVER TO BOTTOM COWL (2 3/8") Деталей в узле: 1 снято с производства
37	Art.: 12-34437 WASHER, THROTTLE STOP LEVER FASTENING SCREW Деталей в узле: 2 260 руб.
38	Art.: 23-34440 BUSHING, THROTTLE STOP LEVER FASTENING SCREW Деталей в узле: 1 снято с производства
39	Art.: 11-29250 NUT, THROTTLE STOP LEVER FASTENING SCREW Деталей в узле: 1 260 руб.
40	Art.: 23-34103 BUSHING, THROTTLE STOP LEVER FASTENING SCREW Деталей в узле: 2 снято с производства
41	Art.: 33841 рычаг переключения передач Деталей в узле: 1 снято с производства
42	Art.: ~~10-30620~~ 10-30620 SCREW, SHIFT CONTROL LEVER TO BOTTOM COWL Деталей в узле: 1 цена по запросу
43	Art.: ~~12-29395~~ 12-8M0042641 WASHER, SHIFT CONTROL LEVER FASTENING SCREW Деталей в узле: 2 160 руб.
44	Art.: 23-29529 BUSHING, SHIFT CONTROL LEVER FASTENING SCREW Деталей в узле: 1 снято с производства
45	Art.: 33953 ROD (SLEEVE), SHIFT CONTROL END Деталей в узле: 1 снято с производства
46	Art.: 11-25168 NUT, ADJUSTING - SHIFT SHAFT END Деталей в узле: 1 снято с производства
47	Art.: 33982 ROD, LINK - SHIFT SHAFT END Деталей в узле: 1 снято с производства
48	Art.: 12-20583 WASHER, SHIFT CONTROL END ROD Деталей в узле: 2 170 руб.
49	Art.: ~~18-20180~~ 18-20180 COTTER PIN, SHIFT CONTROL END ROD Деталей в узле: 2 цена по запросу
