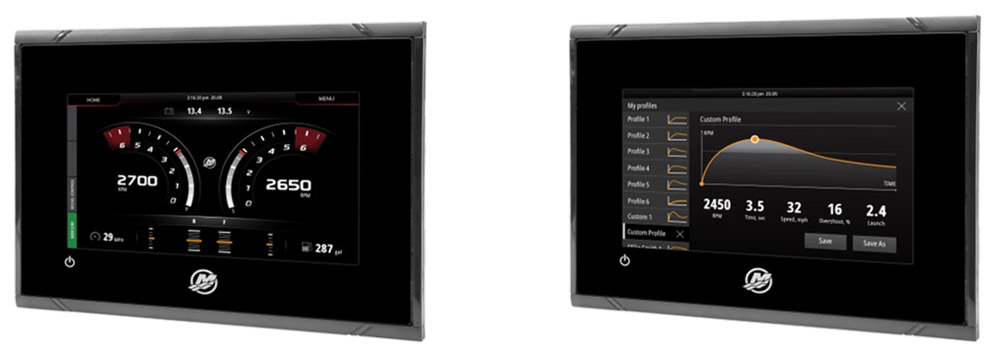

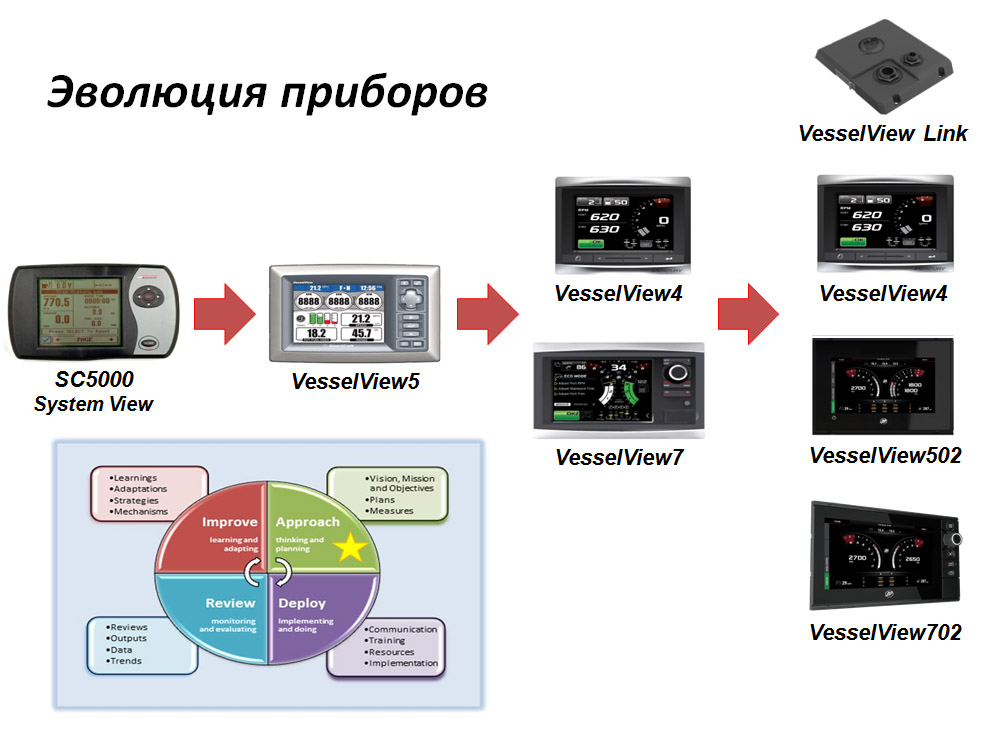

Многофункциональные приборы VesselView 2016.

нажмите чтобы увеличить

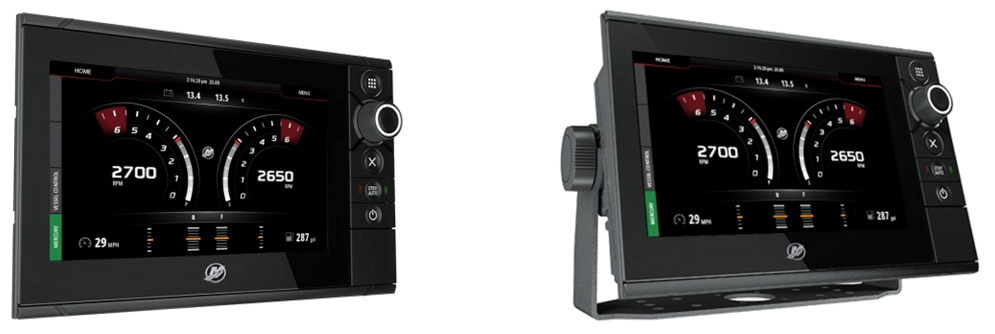

Используется "железо" от Navico, а программное обеспечение от Mercury.

Укрепление парнтерских взаимоотношений с Navico обеспечивает непрерывное развитие продукции.

Интуитивно понятный интерфейс, знакомый пользователям по мобильным устройствам и автомобильной технике.

нажмите чтобы увеличить

Состав комплектов:

MFD# of Kits
VesselViewLink2
VesselView41
VesselView5023
VesselView7023
Total Kits9

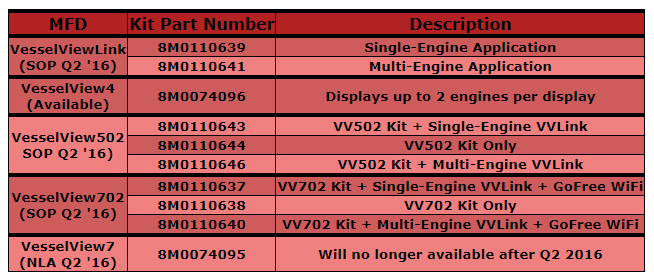

MFDKit Part NumberDescription
VesselViewLink
(SOP Q2 '16)
8M0110639Single-Engine Application
8M0110641Multi-Engine Application
VesselView4
(Available)
8M0074096Displays up to 2 engines per display
VesselView502
SOP Q2 '16)
8M0110643VV502 Kit + Single-Engine VVLink
8M0110644VV502 Kit Only
8M0110646VV502 Kit + Multi-Engine VVLink
VesselView702
(SOP Q2 '16)
8M0110637VV702 Kit + Single-Engine VVLink + GoFree WiFi
8M0110638VV702 Kit Only
8M0110640VV702 Kit + Multi-Engine VVLink + GoFree WiFi
VesselView7
(NLA Q2 '16)
8M0074095Will no longer available after Q2 2016

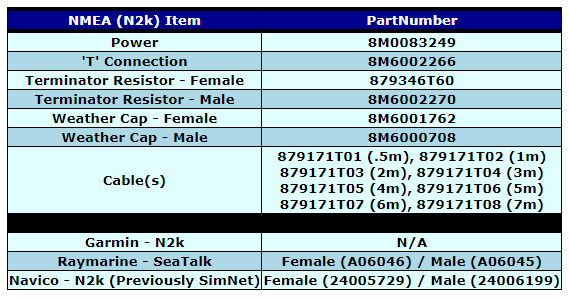

NMEA (N2k) ItemPartNumber
Power8M0083249
'T' Connection8M6002266
Terminator Resistor - Female879346T60
Terminator Resistor - Male8M6002270
Weather Cap - Female8M6001762
Weather Cap - Male8M6000708
Cable(s)879171T01 (.5m), 879171T02 (1m)
879171T03 (2m), 879171T04 (3m)
879171T05 (4m), 879171T06 (5m)
879171T07 (6m), 879171T08 (7m)
Adaptor(s)
Garmin - N2kN/A
Raymarine - SeaTalkFemale (A06046) / Male (A06045)
Navico - N2k (Previously SimNet)Female (24005729) / Male (24006199)

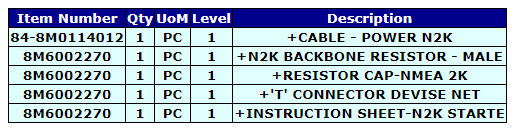

N2k Starter Kit (8M0110642)

Item NumberQtyUoMLevelDescription
84-8M01140121PC1+CABLE - POWER N2K
8M60022701PC1+N2K BACKBONE RESISTOR - MALE
8M60022701PC1+RESISTOR CAP-NMEA 2K
8M60022701PC1+'T' CONNECTOR DEVISE NET
8M60022701PC1+INSTRUCTION SHEET-N2K STARTE

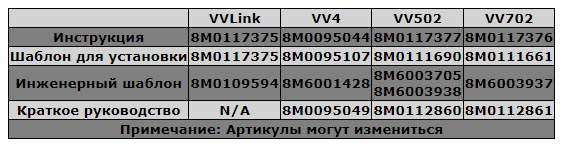

VVLink VV4 VV502 VV702
Инструкция8M01173758M00950448M01173778M0117376
Шаблон для установки8M01173758M00951078M01116908M0111661
Инженерный шаблон8M01095948M60014288M6003705
8M6003938
8M6003937
Краткое руководствоN/A8M00950498M01128608M0112861
Примечание: Артикулы могут измениться

Все документы могут быть найдены в Service SharePoint

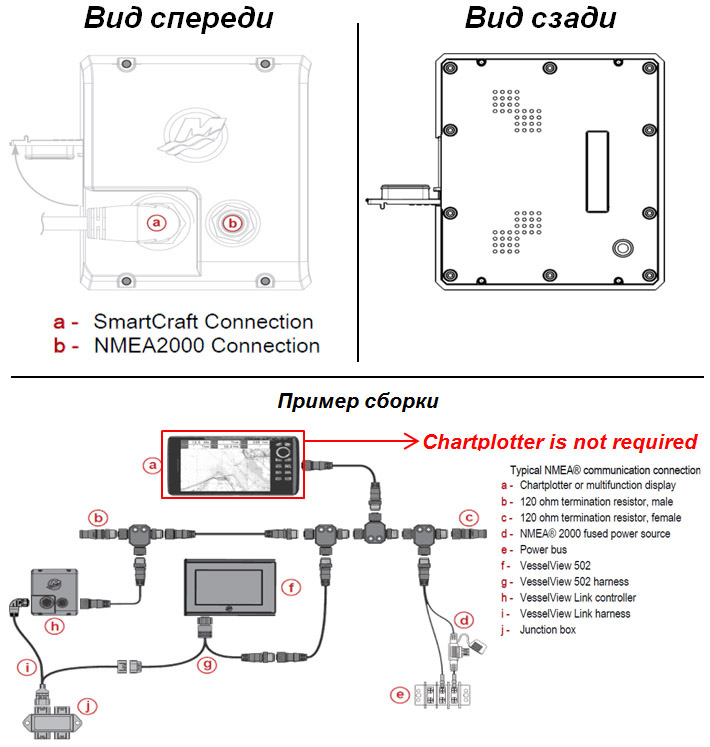

VesselViewLink - информация.

нажмите чтобы увеличить

  • 'BlackBox'
    • Работает со следующими приборами
      • Mercury VesselView502
      • Mercury VesselView702
      • Совместимые Navico Simrad
      • Совместимые Navico Lowrance
  • Основная информация
    • Начало производства Q2 2016
    • x1 VesselViewLink на катер
    • Скрытая установка
    • Работает как CAN P и CAN H преобразователь Gateway
    • Под одно- или многомоторные установки*
    • Должен быть спарен с одним из перечисленных выше дисплеев
VesselViewLink Комплекты
Артикул*Описание
8M0110639Одномоторная установка
8M0110641Многомоторная установка

VesselViewLink - Состав комплектов:

Состав комплекта
(8M0110639)
ОписаниеКол-во
VesselViewLink Module
(Одномоторная)
1
Проводка SC Harness1
Тройник N2k 'T'1
N2k Удлинитель (1м)1
Инструкция1

Состав комплекта
(8M0110641)
ОписаниеКол-во
VesselViewLink Module
(Многомоторная)
1
Проводка SC Harness1
Тройник N2k 'T'1
N2k Удлинитель (1м)1
Инструкция1

Примечание: Перечислены только основные компоненты.

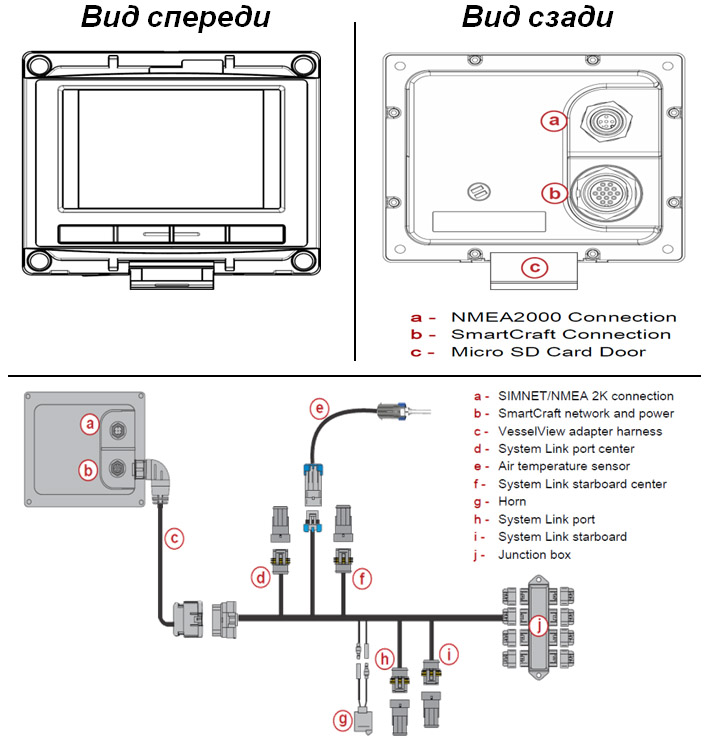

VesselView4 - информация.

нажмите чтобы увеличить

  • Многофункциональный дисплей
    • Работает со следующими приборами
      • Mercury VesselView502
      • Mercury VesselView702
      • Navico Simrad Compatible Displays
      • Navico Lowrance Compatible Displays
  • Основная информация
    • Монтируется на консоли
    • Не тачскрин (Только кнопки)
    • Работает как CAN P и CAN H
    • преобразователь Gateway (встроен)
    • Обновлений ПО и железа не планируется
    • В настоящее время доступен (VVlink не требуется)
    • Под одно- и многомоторные установки (Отображает до 2 двигателей)
VesselView4 Комплект
АртикулОписание
8M0074096Совместим с одно- и двухмоторной установкой

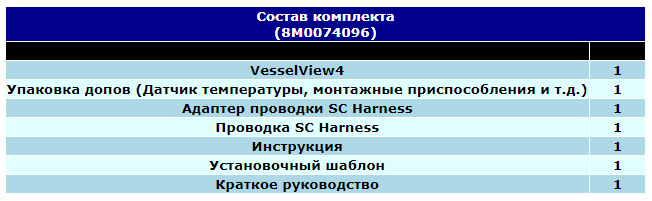

VesselView4 - Состав комплекта

Состав комплекта
(8M0074096)
ОписаниеКол-во
VesselView41
Упаковка допов (Датчик температуры, монтажные приспособления и т.д.)1
Адаптер проводки SC Harness1
Проводка SC Harness1
Инструкция1
Установочный шаблон1
Краткое руководство1

Примечание: Перечислены только основные компоненты.

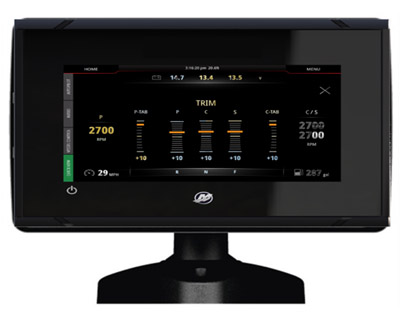

VesselView502 - информация.

нажмите чтобы увеличить

  • Многофункциональный дисплей
    • Основное
      • Встроенный Wi-Fi
      • Bluetooth
      • GPS (10Hz)
      • Широкополосный сонар
      • Все функции картплоттера
    • Начало производства Q2 2016
    • Тачскрин (Без кнопок)
    • Требуется модуль VesselViewLink
    • GoFree не требуется (есть WiFi)
    • Установка на консоли

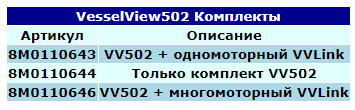

VesselView502 Комплекты
АртикулОписание
8M0110643VV502 + одномоторный VVLink
8M0110644Только комплект VV502
8M0110646VV502 + многомоторный VVLink

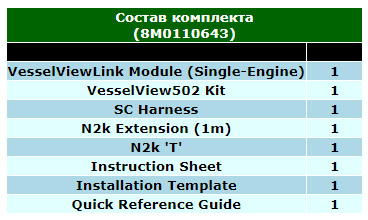

VesselView502 - Состав комплекта

Состав комплекта
(8M0110643)
ОписаниеКол-во
VesselViewLink Module (Single-Engine)1
VesselView502 Kit1
SC Harness1
N2k Extension (1m)1
N2k 'T'1
Instruction Sheet1
Installation Template1
Quick Reference Guide1

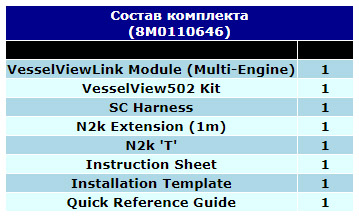

Состав комплекта
(8M0110646)
ОписаниеКол-во
VesselViewLink Module (Multi-Engine)1
VesselView502 Kit1
SC Harness1
N2k Extension (1m)1
N2k 'T'1
Instruction Sheet1
Installation Template1
Quick Reference Guide1



Состав комплекта
(8M0110644)
ОписаниеКол-во
Display Only
VesselView502 Kit1
SC Harness1
N2k Extension (1m)1
N2k 'T'1
Instruction Sheet1
Installation Template1
Quick Reference Guide1

Примечание: Перечислены только основные компоненты.

VesselView702 - информация.

нажмите чтобы увеличить

  • Многофункциональный дисплей
    • Основное
      • Bluetooth
      • GPS (10Hz)
      • Поддержка камеры заднего вида
      • Поддержка сонара при наличии дополнительного устройства
      • Все функции картплоттера
    • Начало производства Q2 2016
    • Тачскрин (С кнопками)
    • Требуется VesselViewLink
    • Установка на консоли
    • Требуется модуль GoFree WiFi (В комплекте)

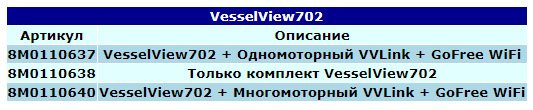

VesselView702
АртикулОписание
8M0110637VesselView702 + Одномоторный VVLink + GoFree WiFi
8M0110638Только комплект VesselView702
8M0110640VesselView702 + Многомоторный VVLink + GoFree WiFi

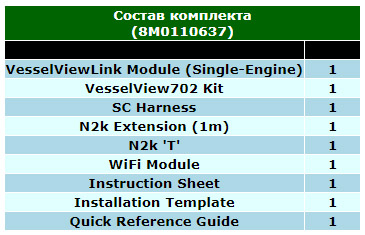

VesselView702 - Состав комплекта

Состав комплекта
(8M0110637)
ОписаниеКол-во
VesselViewLink Module (Single-Engine)1
VesselView702 Kit1
SC Harness1
N2k Extension (1m)1
N2k 'T'1
WiFi Module1
Instruction Sheet1
Installation Template1
Quick Reference Guide1



Состав комплекта
(8M0110640)
ОписаниеКол-во
VesselViewLink Module (Multi-Engine)1
VesselView702 Kit1
SC Harness1
N2k Extension (1m)1
N2k 'T'1
WiFi Module1
Instruction Sheet1
Installation Template1
Quick Reference Guide1



Состав комплекта
(8M0110638)
ОписаниеКол-во
Display Only
VesselView702 Kit1
SC Harness1
N2k Extension (1m)1
N2k 'T'1
Instruction Sheet1
Installation Template1
Quick Reference Guide1

Примечание: Перечислены только основные компоненты.

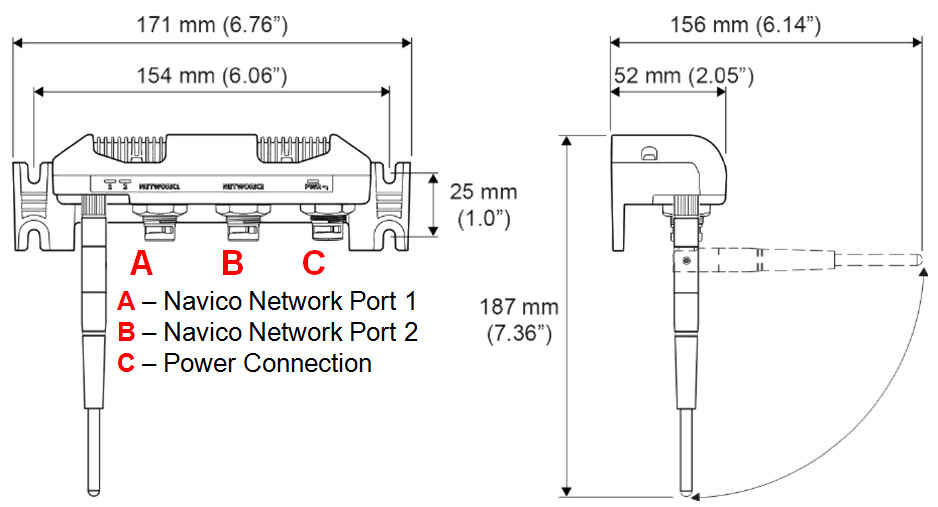

GoFree WiFi Модуль.

  • Функциональность:
    • Прямой доступ в
      • GoFree Shop (Обновления ПО)
      • Сервис создания карт Insight Genesis
    • Удаленный доступ с
      • Совместимых смартфонов и планшетов (iOS и Android)

нажмите чтобы увеличить

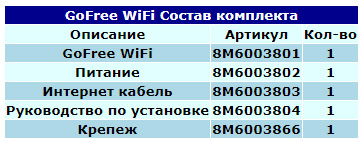

GoFree WiFi Состав комплекта
ОписаниеАртикулКол-во
GoFree WiFi8M60038011
Питание8M60038021
Интернет кабель8M60038031
Руководство по установке8M60038041
Крепеж8M60038661

Опции

VesselViewLink

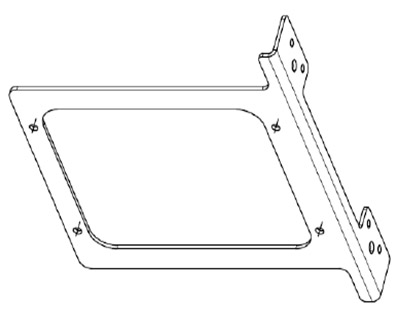

Монтажный кронштейн (p/n 8M0110649)

VesselView502

Установка на ножке (p/n ожидется)

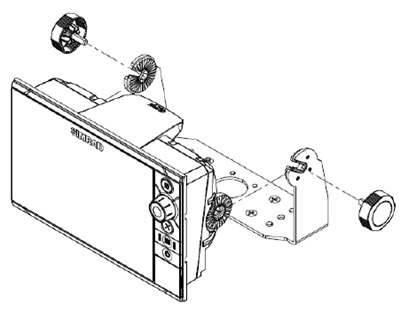

VesselView702

Поворотный кронштейн (p/n ожидается)

Все артикулы будут приведены в каталоге 2016 OEM Rigging Guide.

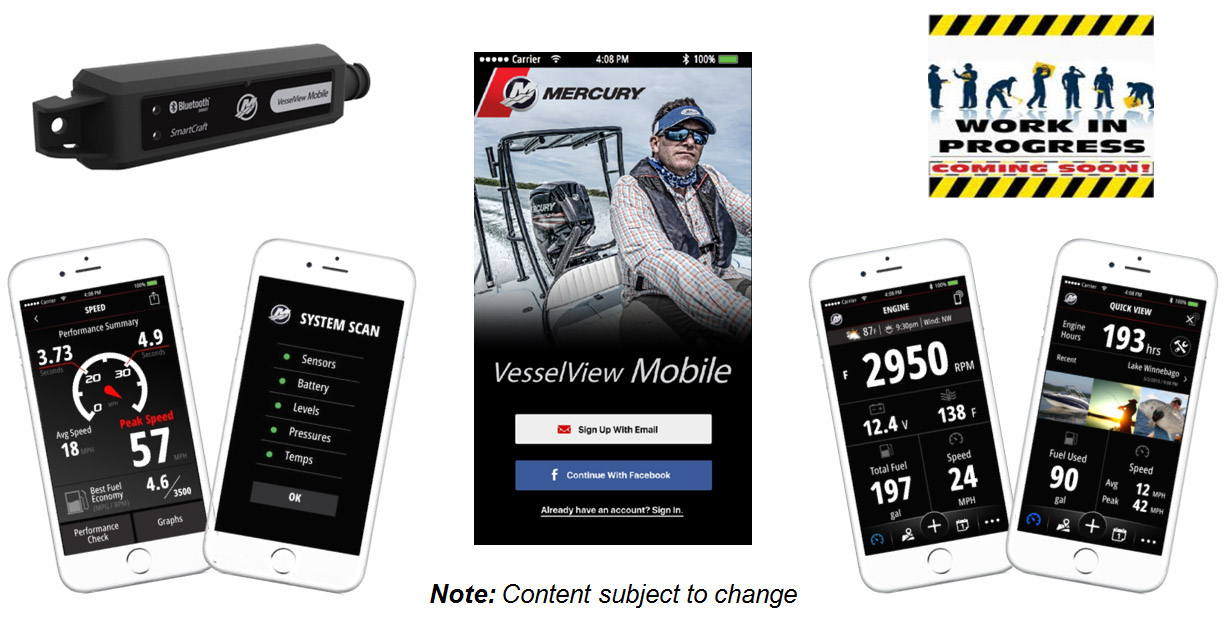

VesselView Mobile - Demo

нажмите чтобы увеличить

Navico GoFree WiFi vs VesselViewMobile

Mirrors an MFD for mobile data access and control

Expands MFD data access and control to remote devices (SmartPhones & Tablets) via WiFi connection

Becomes an MFD for mobile data access and control

Low-cost substitute option to MFDs, provides SmartCraft data and features to remote devices (SmartPhones & Tablets) via BlueTooth connection

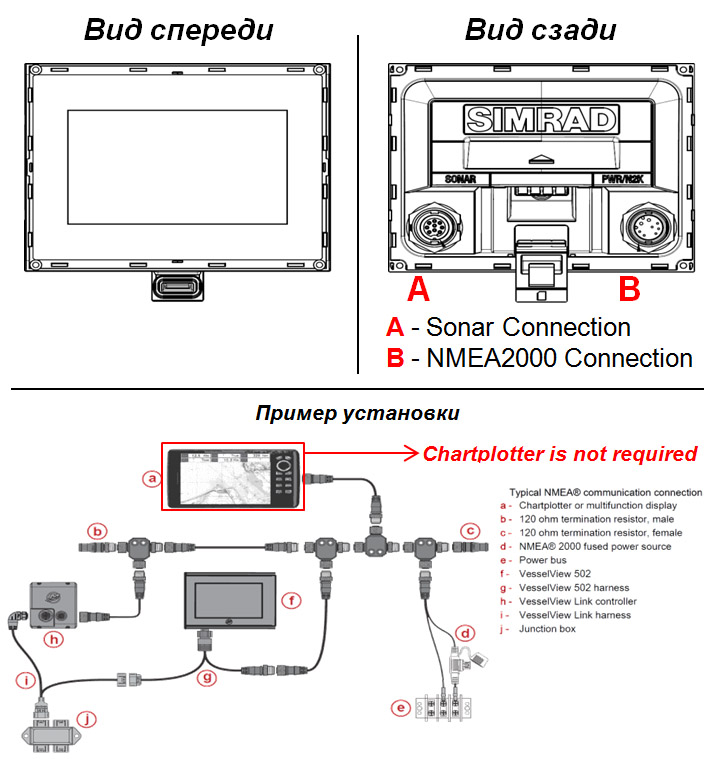

Совместимость картплоттеров и NMEA2000.

Совместимость картплоттеров

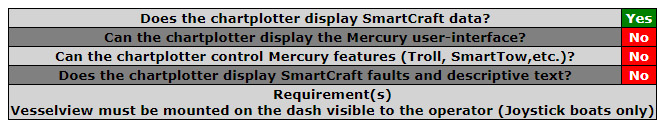

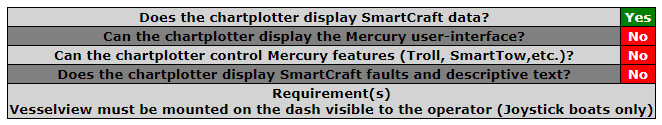

Does the chartplotter display SmartCraft data?Yes
Can the chartplotter display the Mercury user-interface?No
Can the chartplotter control Mercury features (Troll, SmartTow,etc.)? No
Does the chartplotter display SmartCraft faults and descriptive text? No
Requirement(s)
Vesselview must be mounted on the dash visible to the operator (Joystick boats only)

Does the chartplotter display SmartCraft data?Yes
Can the chartplotter display the Mercury user-interface?No
Can the chartplotter control Mercury features (Troll, SmartTow,etc.)? No
Does the chartplotter display SmartCraft faults and descriptive text? No
Requirement(s)
Vesselview must be mounted on the dash visible to the operator (Joystick boats only)

Does the chartplotter display SmartCraft data?Yes
Can the chartplotter display the Mercury user-interface?Yes
Can the chartplotter control Mercury features (Troll, SmartTow,etc.)? Yes
Does the chartplotter display SmartCraft faults and descriptive text? Yes
Requirement(s)
VesselViewLink paired with Navico MFD or VesselView mounted on the dash visible to the operator

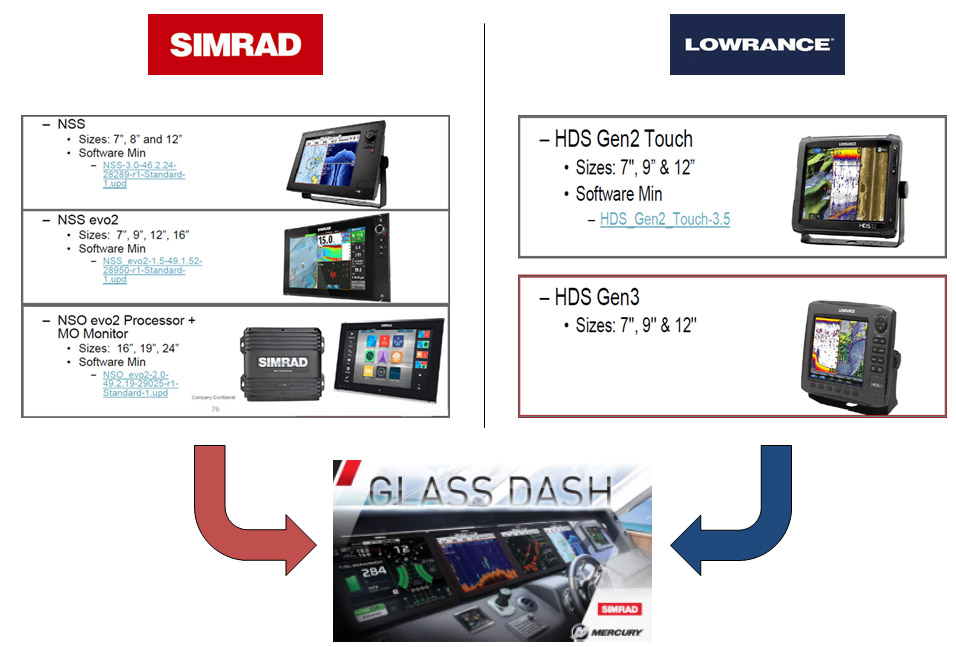

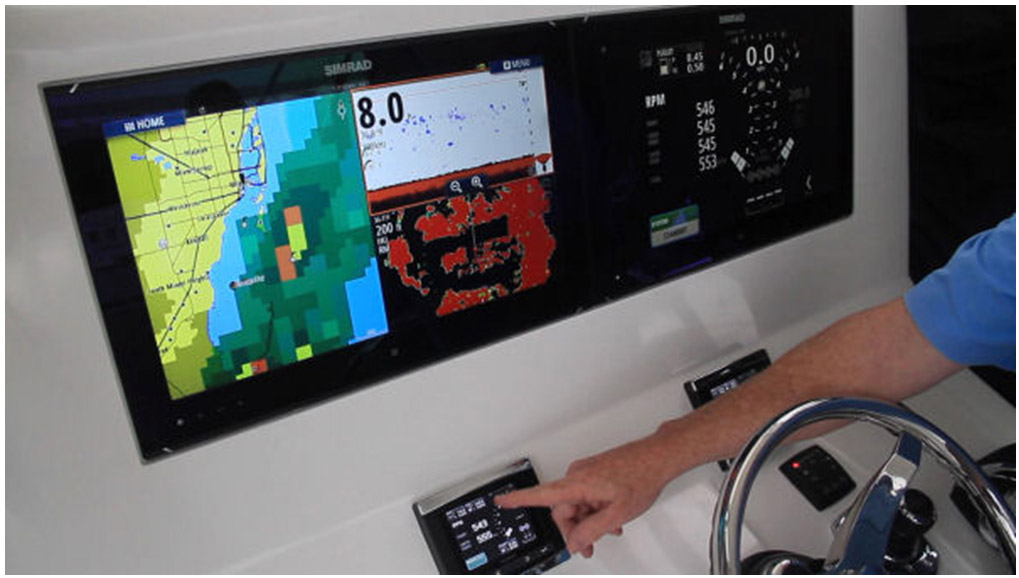

Совместимые дисплеи Navico

нажмите чтобы увеличить

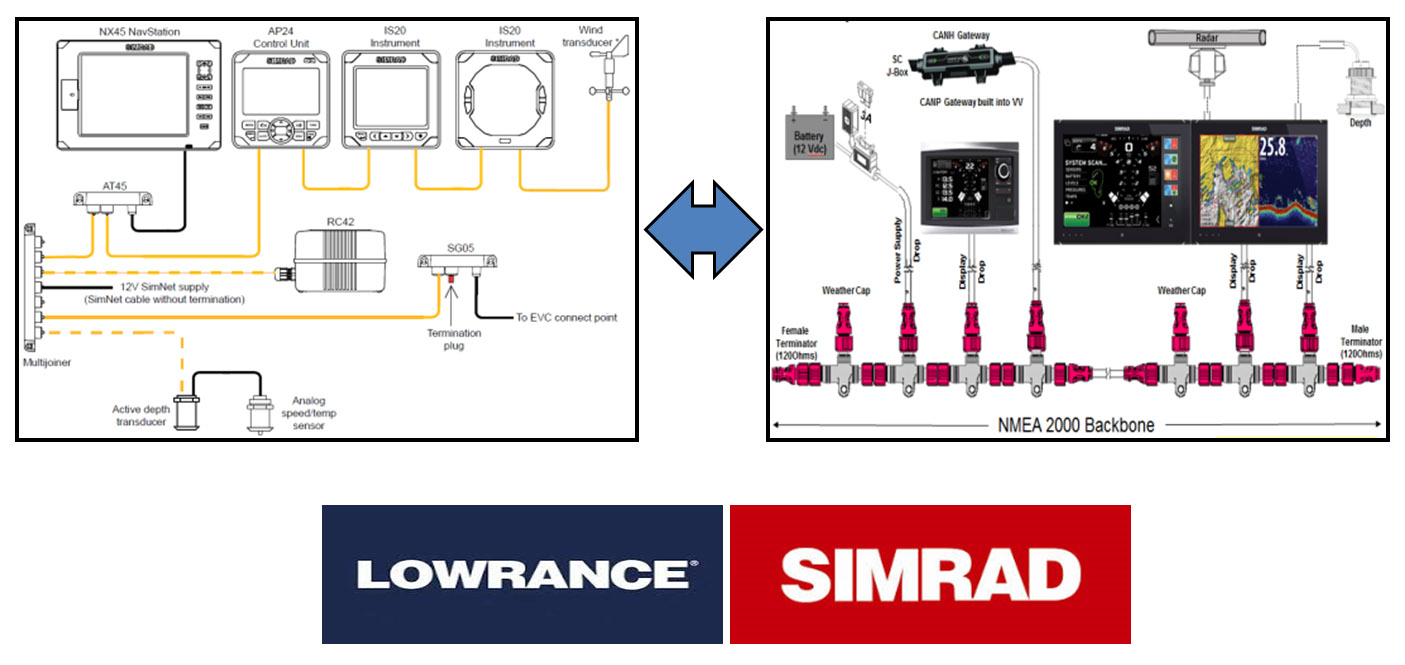

Simrad & Lowrance – SimNet / N2K
Example Backbone

нажмите чтобы увеличить

Navico (Simrad & Lowrance)

SimNet to N2K Adapter
Adapter- Male24006199
Adapter - Female24005729

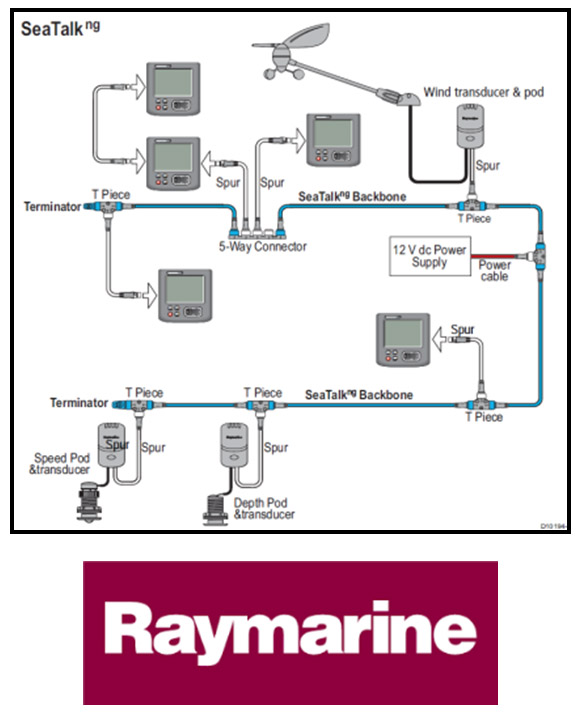

Raymarine - SeaTalk
Example Backbone

нажмите чтобы увеличить

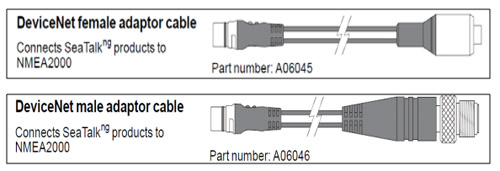

SeaTalk to N2K Adapter
Adapter- MaleA06045
Adapter - FemaleA06046

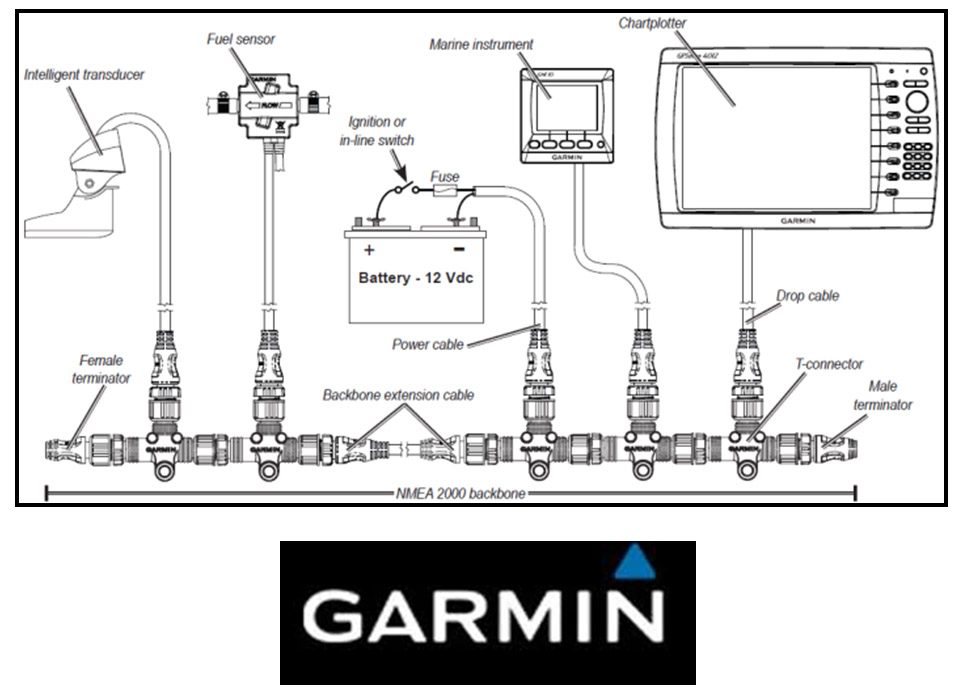

Garmin – N2K
Example Backbone

нажмите чтобы увеличить

N2K to N2K Adapter
No adapters needed

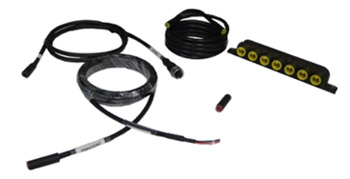

All major manufactures have manuals ranging from reference to owners, to installation, and beyond.

нажмите чтобы увеличить

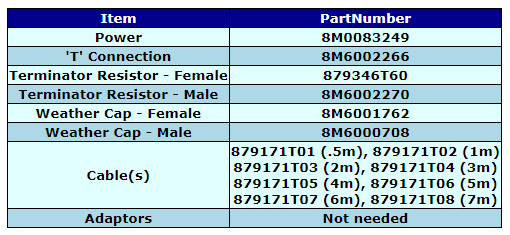

ItemPartNumber
Power8M0083249
'T' Connection8M6002266
Terminator Resistor - Female879346T60
Terminator Resistor - Male8M6002270
Weather Cap - Female8M6001762
Weather Cap - Male8M6000708
Cable(s)879171T01 (.5m), 879171T02 (1m)
879171T03 (2m), 879171T04 (3m)
879171T05 (4m), 879171T06 (5m)
879171T07 (6m), 879171T08 (7m)
AdaptorsNot needed

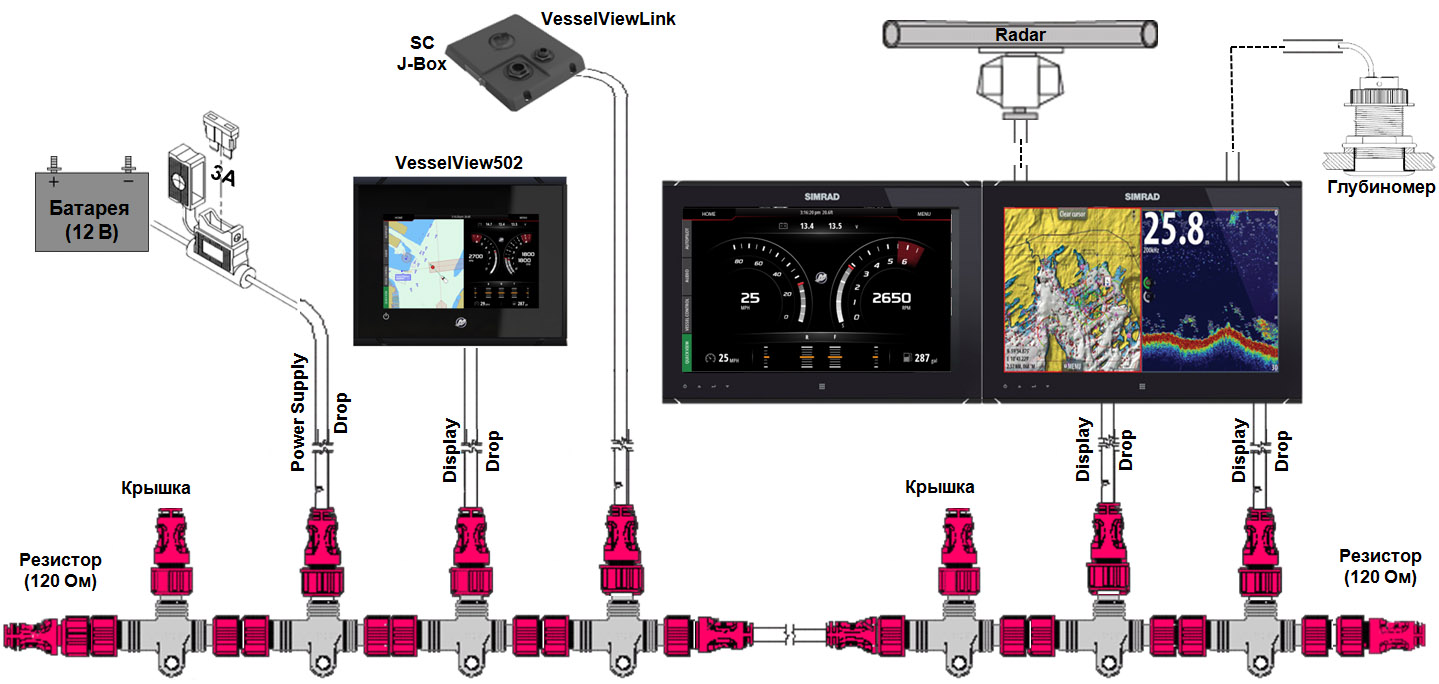

Сеть NMEA2000

нажмите чтобы увеличить

Limitations
Backbone lenght<=91m
Backbone drop lenght<=6m*
Combined lenght of all drops<=78m
Max # of Devices on network50
Backbone Power12VDC
Backbone Proyection3A Fuse
* N2K Mercury Standarts is 7m

N2K Backbone требования:

  • Цепочка, подача питания, резисторы, ограниченная длина, ограниченное число подключенные устройств
  • Питание в середине цепочки
  • Некоторые устройства могут быть запитаны от NMEA2000, некоторые требуют отдельной подачи питания
  • Сеть N2k будет работать до тех пор пока падение напряжения от источника до потребителя не составит 3В

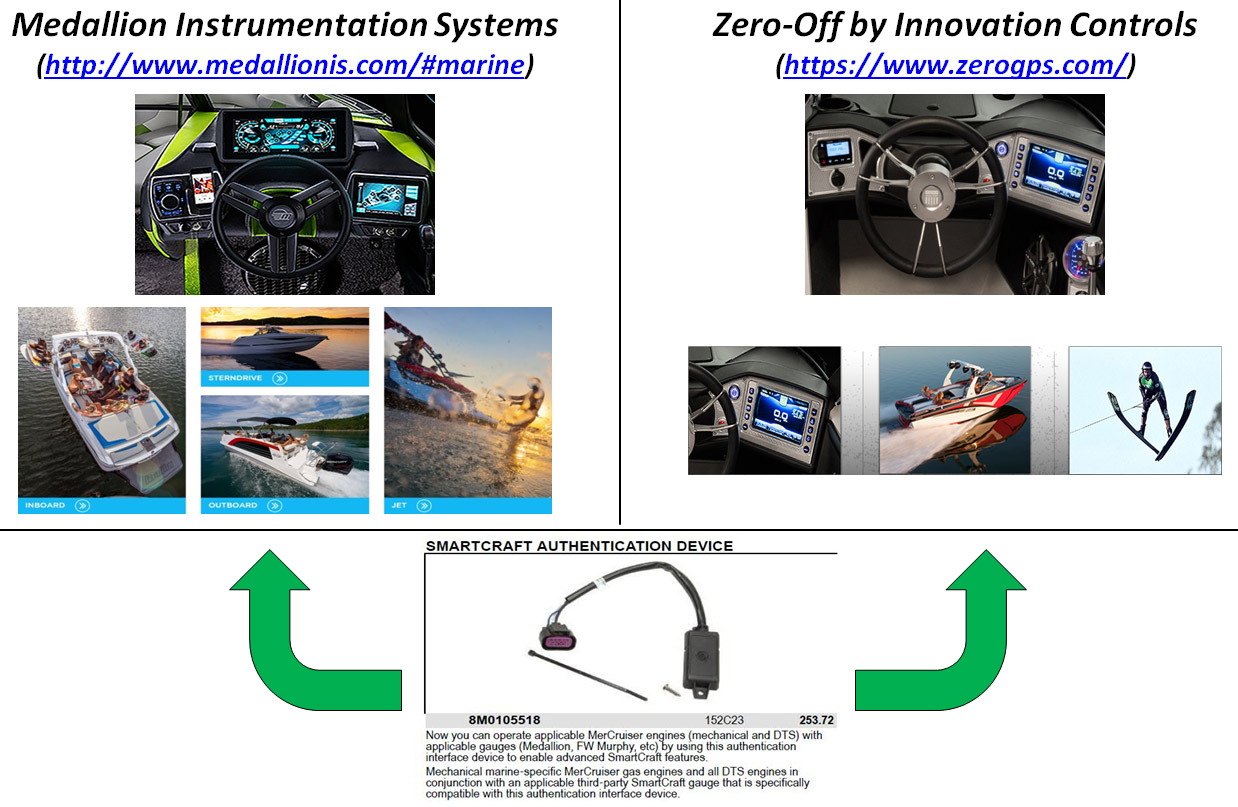

Дисплеи для установок Tow Sports

нажмите чтобы увеличить

Вопросы и ситуации

Вопрос 1 - TEDH JPO Boat

  • Нижний пост: x2 картплоттера Simrad
  • Верхний пост: x1 Mercury VesselView502

Q: Требуется ли VesselView Link? Если да, сколько?
A: Да, всегда требуется один VesselView Link на катер при установке VesselView502 или VesselView702.
Q: Является ли такая установка допустимой?
A: Да, поскольку все предупреждения и ошибки отображаются на совместимых дисплеях Simrad.

Вопрос 1 - TEDH JPO Boat

  • Нижний пост: x2 картплоттера Simrad
  • Верхний пост: x1 Mercury VesselView502

Q: Требуется ли VesselView Link? Если да, сколько?
A: Да, всегда требуется один VesselView Link на катер при установке VesselView502 или VesselView702.
Q: Является ли такая установка допустимой?
A: Да, поскольку все предупреждения и ошибки отображаются на совместимых дисплеях Simrad.

Вопрос 3: Параметры скольких двигателей могут отображать дисплеи?

Q: VesselView4
A: VesseView4 – до 2-х двигателей
Q: VesselView502
A: VesselView502 – до 4-х двигателей, если установлен многомоторный VesselView Link
Q: VesselView702
A: VesselView702 – до 4-х двигателей, если установлен многомоторный VesselView Link

Вопрос 4 - QEDH JPO Boat

  • Нижний пост: x2 картплоттера Simrad, x1 VesselView502
  • Верхний пост: x1 Mercury VesselView702

Q: Какой должен быть присвоен CityIDs каждому из дисплеев?
A: VesselView502 -> Helm 1, CityID 1
Simrad Plotter 1 -> Helm 1, CityID 2
Simrad Plotter 2 -> Helm 1, CityID 3
VesselView702 -> Helm 2, CityID 1
Каждый дисплей должен иметь собственный CityID!

Вопрос 5 – Проверка наличия обновлений программного обеспечения дисплеев

Q: Как узнать, что вышло обновление ПО?
A: 1) Во вкладке 'About' посмотрите установленную версию
2) Проверьте на сайте Mercury наличие более свежих версий
3) Обновите, если установленная версия не устарела
Q: Как узнать, что VeselView Link нуждается в обновлении ПО?
A: Вариант 1: GoFree store делает отметку, когда VesselView Link надо обновить
Вариант 2: Проверить в 'Device List'
* * Вариант 2 позволяет проверить ПО всех подключенных дисплеев * *

Вопрос 6: GPS данные через CANP?

Q: Какой CAN канал будет передавать данные по GPS на джойстиковых катерах?
A: Скорость относительно земли по GPS будет передаваться через CAN H
Дополнительно:
Система ActiveTrim (имеет встроенный GPS) может передавать сигнал GPS через CANP, но требуется активация через G3.

Вопрос 7: VesselView Link и CANP / CANH Gateway

Q: Цель установки преобразователя gateway?
A: Обеспечение коммуникации между SmartCraft и NMEA2000 (преобразование данных)
Q: VesselView Link заменяет и CANP, и CANH Gateway?
A: Да, VesselView Link имеет и CANP и CANH Gateway, поэтому нет необходимости в автономных преобразователях, если установлен VVLink -> CANP gateway можно приобрести отдельно при необходимости (CANH – только для сервиса)
Q: Могут ли автономные преобразователи и VesselView Link быть установлены одновременно?
A: VVLink and CANH - Да (Будет работать, но нет необходимости.
Желательно убрать для уменьшения подключений)
VVLink and CANP - Нет (Убирать при установке VV Link, иначе будет ошибка)
Q: Что отличает VesselView Link от CANP Gateway?
A: Данные, идущие через устройство. (CANP gateway – только данные двигателя, VV Link – данные, предупреждения, контроль) -> Функции контроля(Troll, Cruise, SmartTow,etc.) также как и ошибки и предупреждения (Skyhook/autopilot) для отображения на совместимых дисплеях

Вопрос 8: Программное обеспечение Heroic и RTM (Пользовательский интерфейс)

Q: Какой интерфейс ожидается на дисплеях, если подключены оба прибора?
- VesselView4 и VesselView502
A: Интерфейс будет различным VV4 – RTM5, VV502 – Heroic
Q: Какой интерфейс будет на карплоттере Navico, если установлены VV4 и VV502?
A: При обновленнном ПО будет интерфейс Heroic
Q: Какой интерфейс будет на non-Navico картплоттерах, если установлены VV4 и VV502?
A: Никакого, non-navico дисплеи не отображают интерфейс Mercury

Вопрос 9: На катере установлен Non-Navico картплоттер в паре с VesselView Link

Q: Что можно получить?
A: Только данные SmartCraft. Ошибки, оповещения, функции контроля не будут доступны
Q: Допустимо ли это на лодках с джойстиковым управлением?
A: Нет, на джойстиковом катере обязательно требуется выводить предупреждения и ошибки на приборную панель
Q: Допустимо ли это на лодках без джойстикового управления?
A: Да, на лодках без джойстика приборы Smartcraft не обязательны, но рекомендуется ставить

Вопрос 10: На катере установлен совместимый картплоттер Navico и VesselView Link

Q: Что можно получить?
A: Данные SmartCraft, ошибки, оповещения, функции контроля.
Q: Допустимо ли это на лодках с джойстиковым управлением?
A: Да, ошибки и оповещения будут отображаться на дисплее
Q: Допустимо ли это на лодках без джойстикового управления?
A: Да, на лодках без джойстика приборы Smartcraft не обязательны

Вопрос 11: Обратная совместимость

Q: На катере установлен старый совместимый Navico дисплей. Будет ли работать VVLink?
A: Потребуется обновление ПО. Если в установке уже есть подходящий дисплей – будет.
Q: На катере установлен старый совместимый non-Navico дисплей. Будет ли работать VVLink?
A: Потребуется обновление ПО. Будут передаваться только данные SmartCraft

Вопрос 12: VeselView4 и VesselViewLink

Q: Можно ли VesselView4 использоваться к качестве замены для VesselViewLink, установив его скрыто под консолью?
A: Да, однако одномоторный VesselView Link дешевле VesselView4

Питание

Q: Откуда получают питание все дисплеи Mercury, NMEA2000 или SmartCraft?
A:

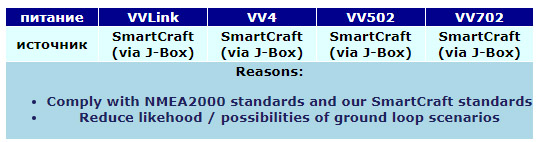

питаниеVVLinkVV4VV502VV702
источникSmartCraft
(via J-Box)
SmartCraft
(via J-Box)
SmartCraft
(via J-Box)
SmartCraft
(via J-Box)
Reasons:
  • Comply with NMEA2000 standards and our SmartCraft standards
  • Reduce likehood / possibilities of ground loop scenarios

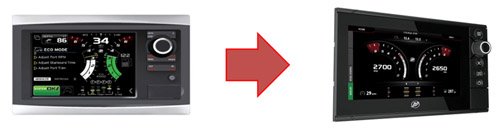

Q: Что нужно знать, меняя VesselView7 на VesselView702 ?
A: Разные размеры
-> Высота VV702 меньше, может понадобиться доработка поста, проставки на данный момент не предлагаются
A: Проводка / сеть NMEA2000
-> Требуется подходящая проводка и правильно собранная сеть N2k на судне
A: Архитектура
-> Достаточное пространство для установки VVLink, проводки и GoFree модуля. Убрать CANP Gateway, если установлен

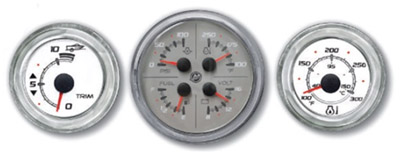

Линк-приборы

Q: Можно ли ставить линк-приборы, если установлен VesselView Link, VesselView502 или VesselView702?

A: Да, требуется одна из проводок:
  1. VesselView4 Harness
    • Можно подключить до 2-х приборов
    • Нужна для датчика температуры
  2. Link Gauge harness

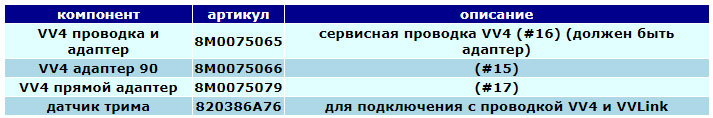

компонентартикулописание

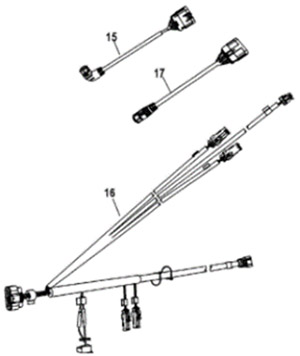

VV4 проводка и адаптер8M0075065сервисная проводка VV4 (#16) (должен быть адаптер)
VV4 адаптер 908M0075066(#15)
VV4 прямой адаптер8M0075079(#17)
датчик трима820386A76для подключения с проводкой VV4 и VVLink

Телефоны: +7 (495) 482-77-01, 482-43-11
Телефон сервис центра: +7 (499) 390-07-11
Электронная почта: catalog@mercury-ms.ru

Яндекс.Метрика
